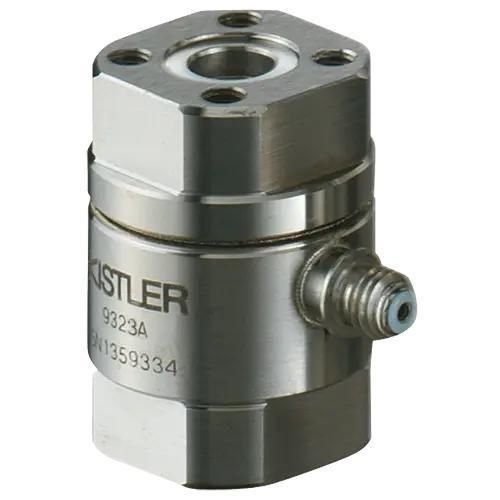

拉压力传感器 9323A

扁平型单轴压电

产品概述
此款来自 Kistler 的压装用压电式力传感器为单轴传感器，适用于在测试与生产环境中测量动态和准静态的压缩力（并可测量受限的拉伸力）。出厂预压及模块化设计，便于与电荷放大器或调理电子设备直接集成。

主要特性

• 压电压装力传感器，出厂预压并可校准（视型号而定）
• 可用校准 Fz 范围：0 … 0.1 kN；0 … 0.2 kN；0 … 1 kN；0 … 2 kN；0 … 10 kN；0 … 20 kN（依型号）
• 灵敏度范围（约）：–3.9 至 –9.6 pC/N，视量程而定
• 紧凑尺寸：DxH 20 x 26 mm；重量约 47–50 g

技术规格

• 测量范围：最小 0 kN；最大可达 20 kN（视型号）
• 校准：按上述 Fz 范围出厂校准
• 产品类型：单轴力传感器（预压）
• 机械特性：预压力约 8.5 kN；允许拉伸力约 0 … -1 至 -2 kN（视型号）；轴向刚度约 1.2–1.3 kN/μm；最大弯矩 Mxy ≈ 23 N·m；最大扭矩 Mz ≈ 5 N·m；剪切力 ≈ 0.62 kN
• 串扰：Fx→Fz 与 Fy→Fz 通常在 ±0.03–0.05 % 范围内；Mx/My→Fz 约 ±0.5 N/N·m
• 计量特性：线性度 ≤ ±0.5 %FSO；重复性（相对标准偏差）约 0.02–0.03 %FSO
• 电气特性：输出类型 = 电荷（压电）；电容约 29–68 pF；绝缘电阻 ≥ 5·10^13 Ω
• 影响量：灵敏度温度系数约 0.05 %/°C
• 动态特性：Fz 自然频率约 72–74.5 kHz
• 认证与标准：防护等级 EN 60529：IP67
• 使用与安装：工作温度范围 −40 … 120 °C；典型应用：生产过程的在线与末端检测、半导体封装、3C 电子制造
• 电缆与接口：未含电缆；连接器类型 KIAG 10-32 neg.
• 尺寸与材料：外壳材料 DIN 1.4542；尺寸 DxH 20 x 26 mm；重量约 47–50 g
• 备注：型号 9323A 与 9323AA 为 Press Force 系列的不同变体，订购时请确认具体型号与量程
