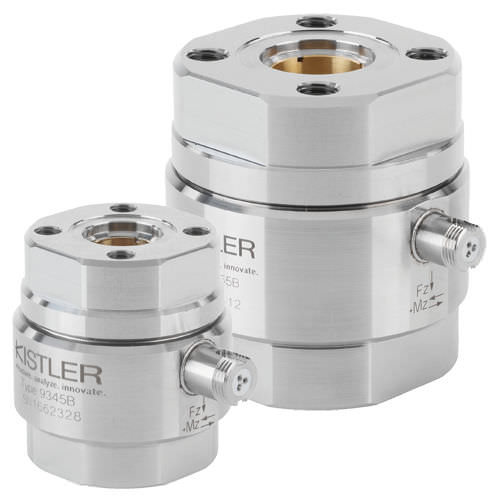

力和扭矩传感器 9345B

概述
用于测量沿传感器轴向的拉伸或压缩力 Fz 及绕轴作用的反作用力矩 Mz 的压电式二轴力-力矩传感器。适用于非旋转轴上的动态测量，高分辨率能够检测在大力和大力矩下的极小动态变化。

变体

• 9345B — 二轴力与反作用力矩传感器，Fz 最大 ±10 kN，Mz 最大 ±25 Nm（价格：请询价）

下载

• 数据表：2-Component Sensor Fz, Mz — 10 … 10 kN and –25 … 25 N·m（PDF）
• 手册：2-Component Sensor Fz, Mz（PDF）— 受限访问

技术规格 / 特性

• 产品系列：93X5B
• 型号示例：9345B — Fz 最大 ±10 kN；Mz 最大 ±25 Nm
• 传感器类型：压电式，二轴（力 + 力矩）
• 测量量：轴向力 Fz（拉伸/压缩）和反作用力矩 Mz
• 典型测量范围：Fz ±1 kN 至 ±20 kN；Mz ±2.5 Nm 至 ±200 Nm
• 分辨率：高，适用于检测极小的动态变化
• 适用场景：非旋转轴上的动态测量
• 文档：数据表和手册（PDF）；部分文档为英文；手册可能受限
