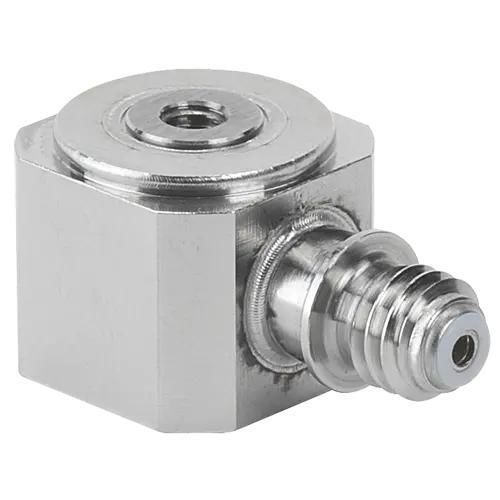

压缩型负荷传感器 9313AA1

梁式单轴压电

产品概述
微型压电压缩力传感器型号 9313AA1，适用于紧凑工业环境中动态与准静态力的测量。传感器为预加载并提供实用的安装适配选项，便于快速集成。传感器采用压电电荷输出，需要配套测量放大器或电荷转换器将电荷转换为可处理的工艺信号。方形传感器外形与两端的轴向螺纹孔便于轴向受力引入并简化特殊安装场景。可测量压缩量程的最高 10% 的拉伸力（未校准），常用于检测如压装后工具回撤力等情况。

主要特性

• 预加载且校准的力传感器，开箱即可测量
• 校准 Fz 量程：0 … 0.05 kN；0 … 0.5 kN；0 … 5 kN
• 灵敏度：≈ −10 pC/N
• 外形尺寸 DxH：13 x 10 mm；重量：10 g（不含电缆）

产品说明
9313AA1 针对空间受限且需获取动态/准静态力信号的应用进行优化。由于为电荷输出，需配套测量放大器或电荷转换器进行信号整形。可从两端轴向施加力；方形外壳与轴向螺纹孔便于与工装或夹具的固定与适配。

应用

• 半导体制造
• 3C 电子装配与测试（小型电子组件）

技术数据（节选）

• 测量范围：最小 0 kN — 最大 5 kN
• 校准 Fz 量程：0 … 0.05 kN；0 … 0.5 kN；0 … 5 kN
• 产品类型：单轴力传感器（传感器）
• 预加载传感器：是
• 输出信号类型：电荷（压电）
• 灵敏度：≈ −10 pC/N
• 线性度：≤ ±0.5 %FSO
• 阈值：0.01 N
• 工作温度范围：−40 … 120 °C
• 防护等级：IP67（EN 60529）
• 连接器：KIAG 10-32 neg.；不含电缆
• 外壳材料：DIN 1.4542

机械性能

• 刚度 Cz：0.56 kN/μm
• 最大过载（拉伸/压缩）：−0.5 / 5.5 kN
• 最大紧固扭矩 Mz：0.3 N·m
• 最大弯矩 Mxy（单点荷载）：1.3 N·m
• 剪切力：0.1 kN

工作原理
压电晶体在受力时产生与力成正比的电荷；后端测量放大器或电荷转换器将该电荷转换为可评估的工艺信号。

caractéristiques / spécifications techniques

• 型号：9313AA1
• 测量原理：压电（电荷输出）
• 校准 Fz 量程：0 … 0.05 kN；0 … 0.5 kN；0 … 5 kN
• 最小测量范围：0 kN
• 最大测量范围：5 kN
• 灵敏度：約 −10 pC/N
• 线性度：≤ ±0.5 %FSO
• 阈值：0.01 N
• 刚度 Cz：0.56 kN/μm
• 最大过载：−0.5 / 5.5 kN
• 最大紧固扭矩 Mz：0.3 N·m
• 最大弯矩 Mxy：1.3 N·m
• 剪切力：0.1 kN
• 工作温度：−40 … 120 °C
• 防护等级：IP67
• 连接器：KIAG 10-32 neg.
• 重量（不含电缆）：10 g
• 外壳材料：DIN 1.4542
