反应扭矩传感器 9329A

法兰连接法兰对法兰IP68

产品描述

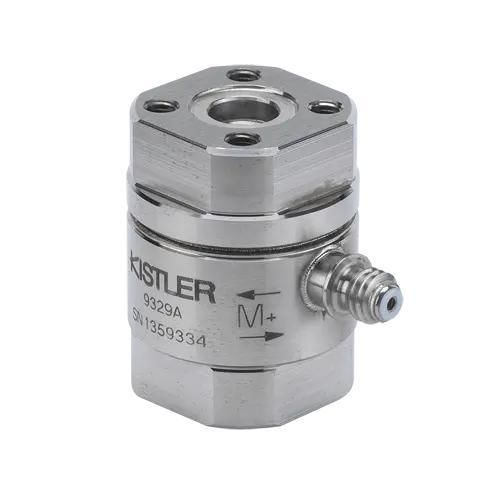

该易于安装的压电反作用扭矩传感器用于在非旋转轴上测量快速变化的扭矩，测量范围为±1 N·m。传感元件在预紧螺钉与螺母之间处于高预载状态；当有扭矩作用时，剪切应力传递到压电晶体并产生电荷信号。电荷由电极拾取，通过屏蔽电缆传输到电荷放大器，放大器将电荷信号转换为成比例的输出电压以便记录和评估。传感器上下两侧的法兰允许直接且低高度安装于轴或适配法兰；也可使用安装法兰（可选）或定制适配器。双面定位结构确保高精度同轴配合，中心孔可用于如轴套等附加应用。随附配件中提供可旋紧的连接器防护套以保护侧面电缆连接。该 Kistler 反作用扭矩传感器可在两个旋转方向上可靠检测作用在传感器轴上的极小扭矩。

主要特性

• 预加载且预校准的扭矩联结，出厂即测量就绪
• 紧凑、低高度的法兰结构
• 尺寸：直径 x 高度 20 x 26 mm
• 连接器：10-32 UNF，含可旋紧的连接器保护套
• 灵敏度：-2170 pC/Nm（-2942 pC/ftlb）

技术数据（摘要）

• 最大测量范围：1 N·m
• 测量范围：-1 … 1 N·m（±1 N·m）
• 旋转 / 非旋转：非旋转（0 rpm）
• 线性度（含滞后）：0.2 %FSO
• 精度等级（应变片）：0.2
• 输出信号类型：电荷（压电，PE）
• 防护等级（EN 60529）：IP68
• 传感器结构：法兰型，双面定位，可选中心孔
• 典型应用：eVTOL / UAV / 无人机测试，航天有效载荷测试

规格 / 技术特性

• 型号：9329A
• 产品编号：18007673
• 测量范围：±1 N·m
• 尺寸（DxH）：20 x 26 mm
• 连接器：10-32 UNF
• 灵敏度：-2170 pC/Nm（-2942 pC/ftlb）
• 输出：电荷（压电）
• 线性度（含滞后）：0.2 %FSO
• 精度等级：0.2
• 防护等级：IP68
