拉压力传感器 9047C

环形3轴压电

产品概述

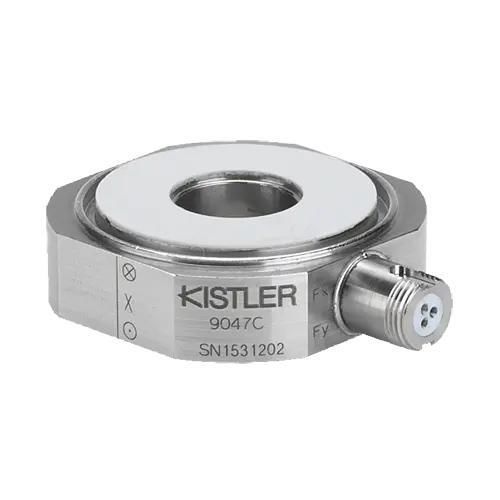

9047C为三轴压电环形力传感器，用于在任意方向测量力的分量，且不受载荷施加点影响。每轴配置一枚石英环以提供高分辨率的Fx、Fy和Fz测量。扁平侧面便于精确对准和安装。传感器结构刚性高且抗振，固有频率高，适合动态力测试与高带宽测量。接触面配备两块陶瓷盘，既保证电气绝缘又提供较高摩擦系数，以便实现质量隔离安装。X、Y方向的剪切力测量范围大小取决于Z方向的预载和由此产生的轴向静摩擦。信号通过带定位辅助的设计保护型3极插头V3 neg.采集，确保插针正确对应并防止扭转。

主要特性

• 三轴压电环形力传感器 — 测量范围: Fx/Fy ±15 kN；Fz ±30 kN（±3.37 klbf / ±6.74 klbf）
• 陶瓷绝缘接触面提供较高的剪切力范围
• 标称灵敏度 Fz: −3.7 pC/N
• 输出: 电荷信号（压电）；连接器: V3 neg.（3极）
• 防护等级: IP68；工作温度: −40 … 120 °C

技术数据
测量范围

• 最小 / 最大: −30 kN / 30 kN
• Fx: −15 … 15 kN
• Fy: −15 … 15 kN

校准

• 校准范围 Fx: 0 … 15 kN
• 校准范围 Fy: 0 … 15 kN
• 校准范围 Fz: 0 … 100 kN

产品类型

• 测量系统: 传感器
• 力传感器类型: 三轴力传感器（环形）
• 预加载传感器: 否

机械性能

• 预载力: 70 kN
• 轴向刚度: 6.207 kN/μm
• 弯曲刚度: 7.739 kN·m/°
• 剪切刚度: 1.938 kN/μm
• 扭转刚度: 8.348 kN·m/°
• 横向刚度: 1.489 kN/μm
• 过载 Fx/Fy: ±18 kN；过载 Fz: ±35 kN
• 允许弯矩 Mx, My, Mz: −150 … 150 N·m

串扰

• Fx→Fy / Fy→Fx: −2 … 2 %
• Fx→Fz / Fy→Fz: −3 … 3 %
• Fz→Fx / Fz→Fy: −0.5 … 0.5 %

计量特性

• 线性度: ±0.25 %FSO
• 阈值: <0.01 N

电气特性

• 输出信号类型: 电荷（压电）
• 标称灵敏度 Fz: −3.7 pC/N
• 电容: 70 pF
• 最小绝缘电阻: 10^13 Ω
• 接地绝缘: >10^8 Ω

证书与标准

• 防护等级 (EN 60529): IP68

使用与安装

• 工作温度范围: −40 … 120 °C
• 典型应用: NVH 测试、航天有效载荷测试、3C 电子制造

电缆属性

• 是否包含电缆: 否

接口

• 连接器类型: V3 neg.（3极）

尺寸与材料

• 重量: 91 g

技术规格

• 型号: 9047C
• 品牌: Kistler
• 测量范围: Fx/Fy = −15 … 15 kN；Fz = −30 … 30 kN
• 输出: 电荷（压电）
• 电容: 70 pF
• 连接器: V3 neg.（3极）
• 预载力: 70 kN
• 防护等级: IP68
• 工作温度: −40 … 120 °C
• 重量: 91 g
