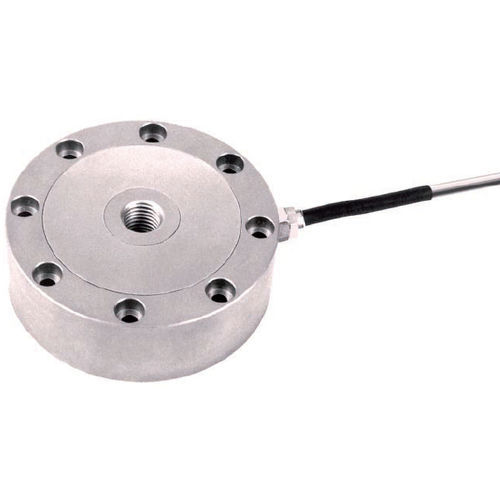

拉压力传感器 4576A series

在线单轴应变式

产品概述
该型 4576A 应变计式称重传感器在弯曲隔膜上贴附应变计，在轴向集中加载时输出与被测量成比例的桥式电压信号。测量单元为应变计全桥，轴心处带有一处公制螺纹，可通过加载按钮或应用相关的螺丝件引入力。相对水平线±2.5°范围内的横向力可忽略；若横向力更大，应通过机械结构将横向力引离传感器（例如采用带滚动轴承支承的杠杆或可动支座）。为获得最佳测量结果，建议将4576A安装在平整平面上，且使用一体化螺孔进行固定。该系列提供9个量程，范围为0 ... 0.5 kN至0 ... 200 kN。

主要特性 / 优势

• 紧凑型应变计式称重传感器结构
• 9个量程：0 ... 0.5 kN 至 0 ... 200 kN
• 一体化螺孔，便于安装
• 测量精度优于0.25% FSO

型号 / 可选项

• 量程示例：0.5 kN、1 kN、2 kN、5 kN、10 kN、20 kN、50 kN、100 kN、200 kN
• 灵敏度示例：1.5 mV/V 或 1 mV/V（视型号而定）
• 连接器示例：6针 M16 圆形连接器，9针 D-Sub 连接器（视型号而定）
• 典型型号示例：4576A0,5NC1；4576A0,5SC1；4576A1NC1；4576A1SC1；4576A2NC1；4576A2SC1；4576A5NC1；4576A5SC1；4576A10NC1；4576A10SC1；4576A20NC1；4576A20SC1；4576A50NC1；4576A50SC1；4576A100NC1；4576A100SC1；4576A200NC1；4576A200SC1（含 NC3/SC3 D-Sub 等变体）

应用
适用于试验台、实验室以及恶劣环境下的中等拉伸与压缩力测量。请保证载荷沿轴心集中作用，避免超过±2.5°的非受控横向载荷；如需，采用机械解耦措施将横向力转移开。

特性 / 技术规格

• 型号：4576A
• 技术：应变计全桥
• 量程：0 ... 0.5 kN 至 0 ... 200 kN（9个量程）
• 灵敏度：1.5 mV/V 或 1 mV/V（视型号）
• 精度：优于0.25% FSO
• 连接器：6针 M16 圆形或 9针 D-Sub（视型号）
• 力的引入力：轴心公制螺纹（加载按键或螺丝件）
• 安装：建议在平面上安装；配有一体化螺孔固定
• 横向力容许：相对水平±2.5°以内可忽略；超出需采取机械措施
• 结构：紧凑，适用于恶劣环境及实验/测试用途
