机械推拉力计 9257B

IP67用于负载测量

产品概述

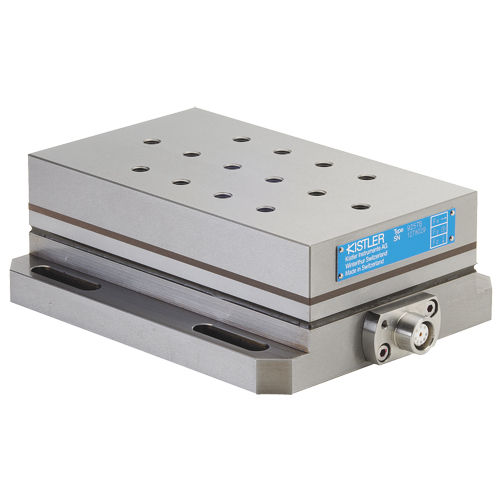

该压电式多分量测力计通过四个内置的三分量传感器测量力的三个正交分量Fx、Fy和Fz，传感器安装在基板与顶板之间。

主要特性 / 优势

• 可测量三正交力分量及相关力矩
• 传感器接地绝缘安装，可降低地环路问题
• 防腐蚀并具防飞溅保护；配合指定电缆可达IP67

详细说明
装置包含四个三分量传感器，每个传感器含三对石英片（用于z向的法向压力的1对，以及用于x和y向剪切的2对）。传感器在基板与顶板之间受高预紧安装，因此力分量几乎在无位移情况下被测量。四个传感器的输出在设备内部组合，以实现力和力矩的多分量测量。九导体法兰插座提供八路输出信号。顶板集成有特殊的热隔离涂层，可降低温度影响。配合连接电缆 Type 1687B5 或 1689B5 及 Type 1677A5 或 1679A5 使用时，设备符合IP67防护等级。

变体

• 9257B — 多分量测力计，5 kN 变体，顶板 100 x 170 mm — 价格：按需提供 — 交货：按需提供

技术规格

• 型号：9257B
• 类型：压电式多分量测力计
• 最大力：最高可达 10 kN（产品系列）
• 示例变体：9257B — 5 kN，顶板 100 x 170 mm
• 顶板尺寸：100 x 170 mm
• 测量分量：Fx、Fy、Fz（三个正交力分量）
• 传感器配置：四个在高预紧下安装的三分量传感器
• 传感器元件：每个传感器含三对石英片（压力/z 与 剪切/x,y）
• 输出：通过九导体法兰插座提供八路输出信号
• 接地：传感器接地绝缘安装，可大幅消除地环路问题
• 防护：防生锈并防止飞溅水和冷却剂进入；与指定电缆配合可达IP67
• 热特性：顶板的热隔离涂层降低温度影响
• 测量特性：力分量几乎无位移测量
• 典型应用：切削力测量及其他多分量力/力矩测量
