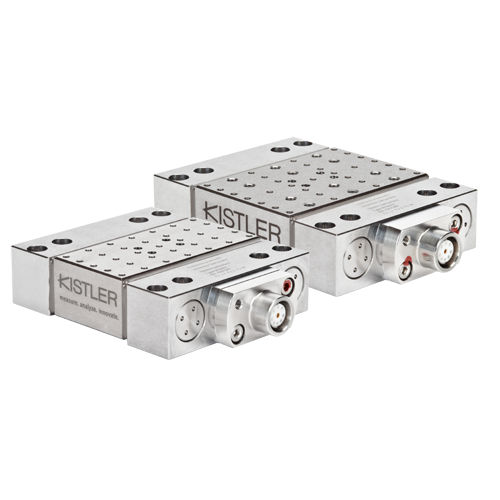

IP67推拉力计 9119AA2

用于负载测量

产品概述
本产品为多分量测力计，用于测量力的三正交分量。其极低的测量阈值和高灵敏度可实现对极微小力的检测。

主要特征

• 压电式多分量测力计，最大力 Fx、Fy、Fz ±4 kN
• 上盖板 55 x 80 mm
• 固有频率：fn(x) 4.3 kHz，fn(y) 4.6 kHz，fn(z) 4.4 kHz
• Fischer 9 针法兰连接器（Fischer 104）
• 防护等级 EN 60529：IP67

可选机床适配器与刀具夹持件

• 机床适配器（右、左及直通）适用于盘式刀塔，VDI Ø16 mm、Ø20 mm、Ø25 mm、Ø30 mm
• 适用于 Coromant Capto C3、C4、C5 的适配器
• 适用于 HSK-T63 的适配器
• 外圆车刀刀夹：8 x 8 mm、10 x 10 mm、12 x 12 mm、16 x 16 mm、20 x 20 mm、0.31" x 0.31"、0.38" x 0.38"、0.5" x 0.5"、0.63" x 0.63"
• 内孔车刀刀夹：Ø8 mm、Ø10 mm、Ø12 mm、Ø16 mm

应用
NVH 测试、切削工艺及加工开发、3C 电子制造，以及生产与研发环境中的力测量。

技术参数（摘要）

• 测量范围：-4 kN 至 4 kN（Fx、Fy、Fz）
• 固有频率：x 4.3 kHz，y 4.6 kHz，z 4.4 kHz
• 轴间串扰（最大）：通常 -2 … 2 %
• 阈值：<0.002 N
• 输出信号类型：电荷（压电，PE）
• 灵敏度：Fx -26 pC/N，Fy -13 pC/N，Fz -26 pC/N
• 连接器：Fischer 104 9 针（法兰）
• 随货电缆：无
• 工作温度范围：-20 … 70 °C
• 重量：1.35 kg

证书 / 标准
防护等级 EN 60529：IP67

特性 / 规格参数

• 型号：9119AA2（MiniDyn）
• 产品类型：多分量测力计（传感器）
• 每轴最大力：±4 kN
• 上盖板尺寸：55 x 80 mm
• 输出：压电电荷输出
• 预加载传感器：是
• 阈值：<0.002 N
• 最大串扰：±2 %
• 防护等级：IP67
• 连接器类型：Fischer 104 9 针（负极）
• 重量：1.35 kg
