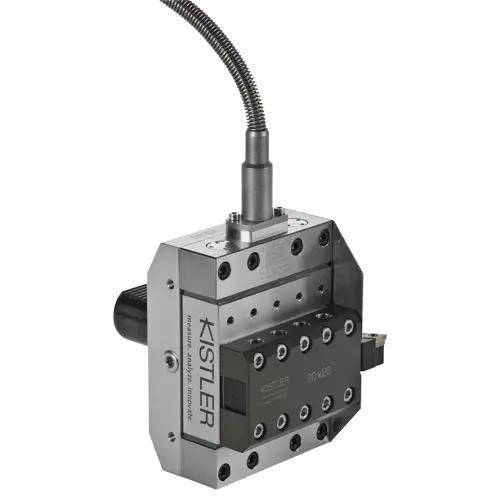

6轴力和扭矩传感器 9129AA

带电子信号输出

产品概述
多分量压电测力计 MidiDyn 9129AA，用于测量合力的三个分量（Fx、Fy、Fz）及合力矩的分量（Mx、My、Mz）。适用于切削力测量与加工工艺开发。

主要特征

• 压电式多分量测力计，Fx/Fy/Fz ±10 kN
• 盖板 90 x 105 mm
• 固有频率：fn(x) 3.5 kHz，fn(y) 4.5 kHz，fn(z) 3.5 kHz
• Fischer 104 9针法兰连接器

机床适配器与刀具夹具

• VDI 盘式刀塔适配器：ø30 mm、ø40 mm、ø50 mm
• Coromant Capto 适配器：C5、C6
• 直装刀具夹持：20 x 40 mm、25 x 50 mm、0.75 in. x 1.5 in.、1 in. x 2 in.
• 外车刀座：20 x 20 mm、25 x 25 mm、0.75 in. x 0.75 in.、1 in. x 1 in.
• 内孔刀座：ø25 mm、ø32 mm、ø40 mm

技术数据

• 测量范围（力）：Fx、Fy、Fz = -10 … 10 kN
• 力矩范围：Mx、My = -500 … 500 N·m
• 阈值：<0.01 N
• 灵敏度：Fx -8 pC/N；Fy -4.1 pC/N；Fz -8 pC/N

产品类型

• 测量系统：传感器
• 力传感器类型：多分量测力计
• 是否预加载传感器：是

互感/串扰

• 轴间最大串扰：-2 … 2 %（Fx↔Fy、Fx↔Fz、Fy↔Fz）

电气特性

• 输出信号类型：电荷（压电，PE）

认证与标准

• 防护等级 EN 60529：IP67

使用与安装

• 工作温度范围：0 … 70 °C
• 典型应用：切削过程测量、加工工艺开发、3C 电子制造

线缆与接口

• 是否含线缆：否
• 连接器类型：Fischer 104 9‑pole（9 针）法兰

尺寸与材料

• 重量：3.2 kg

技术规格

• 型号：MidiDyn 9129AA
• 每轴最大力：±10 kN
• 盖板尺寸：90 x 105 mm
• 力矩范围：±500 N·m
• 固有频率：x 3.5 kHz；y 4.5 kHz；z 3.5 kHz
• 输出：压电电荷输出
• 防护等级：IP67
