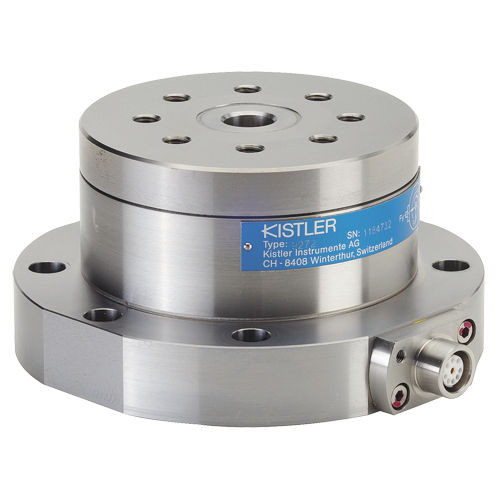

力和扭矩传感器 9272

产品概述
该压电式多分量测力计用于测量力的三个正交分量 Fx、Fy、Fz 以及扭矩 Mz。该装置采用在底板与上板之间高预紧力安装的四分量传感器，能够在几乎无位移的情况下测量各分量。传感器采用接地绝缘安装，可在很大程度上消除接地回路问题。机体防锈处理，并对飞溅水和冷却剂具有防护能力；配合型号为 1677A5 或 1679A5 的连接电缆可达到 IP67 防护等级。

主要特点

• 紧凑的多分量力/扭矩测量仪表
• 适用于钻孔过程中的切削力测量
• 适用于工业领域的通用测量

详细说明 / 技术规格

• 型号：9272
• 传感器类型：压电式，四分量
• 测量分量：Fx、Fy、Fz（力）及 Mz（扭矩）
• 最大扭矩（所示变体）：Mz ±200 Nm
• 安装方式：四分量传感器在底板与上板之间高预紧安装
• 测量位移：各分量几乎无位移测量
• 载荷注意：组合载荷和偏心载荷可能降低测量量程
• 电气：传感器接地绝缘安装，能大幅减少接地回路问题
• 环境防护：防锈；防飞溅水和冷却剂侵入
• 防护等级：配合连接电缆 1677A5 或 1679A5 时为 IP67
• 推荐应用：钻孔时的切削力测量及通用多分量力/扭矩测量
