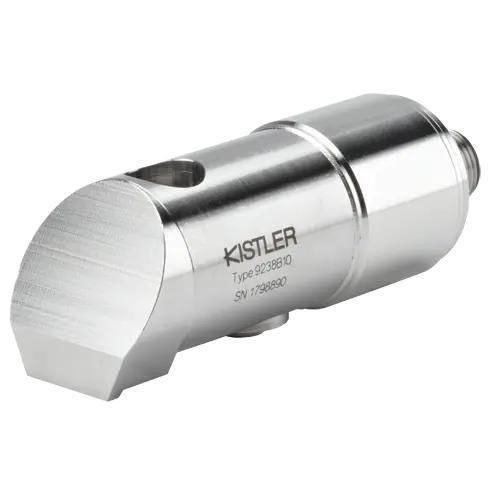

电阻式应变仪 9238B10

线性表面

产品概述
压电表面应变传感器/发射器，集成电荷放大器。型号 9238B10。具有两个可完全编程、独立且可切换的测量范围（±20 … ±800 με）。输出信号 电压 –10 … 10 V（限幅 ±10.5 V）。连接器：M12x1 8针。外形尺寸 L×W×H（mm）：68.1 × 25 × 26.7。重量（不含电缆）：190 g。防护等级：IP67。

主要特性

• 压电表面应变传感器，带集成电荷放大器和发射器
• 两个可完全编程、独立且可切换的测量范围（±20 … ±800 με）
• 输出：电压 –10 … 10 V（限幅 ±10.5 V）
• 连接器：M12x1 8针
• 紧凑尺寸：68.1 × 25 × 26.7 mm；重量 190 g（不含电缆）

Measuring ranges

• Measuring range [µε]: -800 … 800 με（programmable ±20 … ±800 με）

Calibrations

• Calibrated measuring range [με]: 0 … 500 με

Product type

• Measurement system: Sensor
• Strain sensor type: Surface strain transmitter

机械性能

• Mechanical overload: ±1000 με

计量学特性

• 线性度：≤±2 %FSO
• 调整误差：<0.5 %FS

电气特性

• 供电电压：18 … 30 V
• 输出信号类型：电压
• 最大电流消耗：1 mA
• 空载电流：<70 mA

影响量

• 等效灵敏度：±1.25 … 500 mV/με

动态特性

• 频率范围（-3 dB）：≈0.1 kHz

证书与标准

• 防护等级 EN 60529：IP67

操作与安装

• 工作温度范围：-20 … 70 °C
• 存储温度范围：-20 … 80 °C

电缆属性

• 是否包含电缆：不包含

接口

• RS-232 C 串行接口（EIA 标准）：RS-232 C
• RS-232 C 校验位：none
• RS-232 C 软件握手：No
• 连接器类型：M12x1 8针

尺寸与材料

• 尺寸 L×W×H（mm）：68.1 × 25 × 26.7
• 重量（不含电缆）：190 g

电压输出

• 输出电压限值：±10.5 V

电流输出

• 输出电流：±1 mA

其他特性

• 测量范围切换控制信号（引脚5）延迟：<2 ms
• 复位/测量切换控制信号（引脚3）延迟：<10 ms

技术规格

• 型号：9238B10
• ID（内部）：18007489
• 传感器类型：Piezoelectric surface strain sensor, transmitter with integrated charge amplifier
• 测量范围：-800 … 800 με（programmable ±20 … ±800 με）
• 校准范围：0 … 500 με
• 等效灵敏度：±1.25 … 500 mV/με
• 线性度：≤±2 %FSO
• 调整误差：<0.5 %FS
• 供电电压：18 … 30 V
• 输出类型：电压 –10 … 10 V（限幅 ±10.5 V）
• 最大消耗：1 mA；空载电流 <70 mA
• 连接器：M12x1 8针
• 重量：190 g（不含电缆）
• 防护等级：IP67
