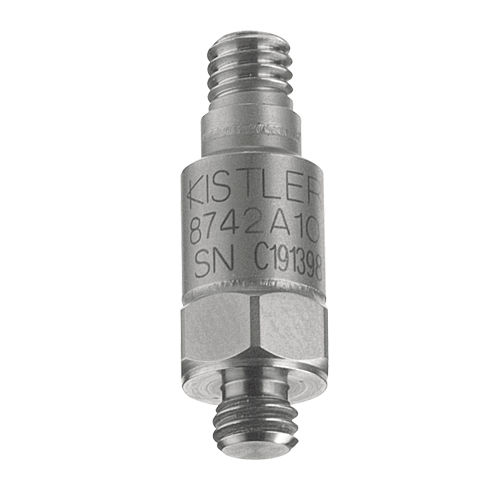

单轴加速度计 8742A series

晶体剪切式内置电子设备

概述
8742A 系列为石英 K‑Shear 冲击加速度计，专为工业测试与测量中的高速事件测量脉冲、冲击和起爆冲击而设计。

主要特性 / 优势

• 低阻抗，电压输出模式
• 独特的剪切模式四晶体石英传感元件
• 测量范围：±5000 g、±10000 g、±20000 g、±50000 g
• 耐用连接器，适合重复连接
• 宽带，约100 kHz 的高谐振频率
• 符合 CE 要求

描述
传感元件采用四片石英晶体的剪切模式配置，配合环形预压套和集成振动质量体。该设计使元件具有较高的谐振频率（≈100 kHz），能够准确捕捉高速瞬态事件，并将零点漂移与内部放大器饱和降至最低。传感器对热瞬态不敏感，且横向和基座应变灵敏度极低。石英作为传感材料在高冲击下不会去极化。外壳绝缘选项采用专利技术，在保持高谐振频率的同时提供电气隔离。

型号

• 8742A5 — K‑Shear 冲击加速度计，±5000 g
• 8742A10 — K‑Shear 冲击加速度计，±10000 g
• 8742A20 — K‑Shear 冲击加速度计，±20000 g
• 8742A50 — K‑Shear 冲击加速度计，±50000 g

技术规格

• 型号：8742A
• 系列/类型：K‑Shear
• 输出/模式：低阻抗，电压模式
• 谐振频率：≈100 kHz
• 带宽：宽带，适用于高速事件
• 传感元件：剪切模式，四片石英晶体配置，带环形预压套和振动质量体
• 性能：对热瞬态不敏感；横向与基座应变灵敏度极低；石英在高冲击下不会去极化；内部放大器饱和几乎被消除
• 选项：外壳绝缘选项，提供电气隔离
• 连接器：耐用连接器，适合重复连接
• 合规：CE
