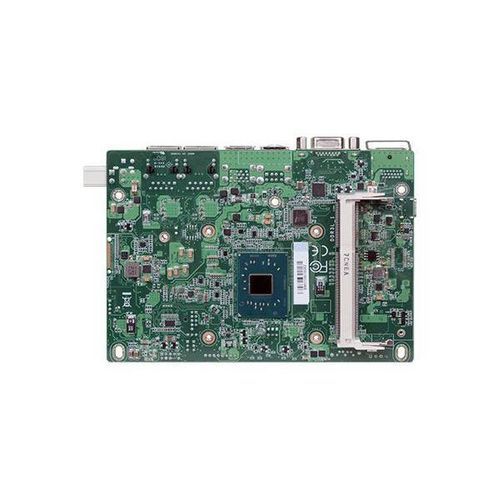

Pico-ITXSBC AL551mini-ITX3.5"COM Express
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 尺寸分类
- 3.5", Pico-ITX, mini-ITX, COM Express
- 处理器
- Intel® Atom E3900
- 插槽
- SATA3, Mini PCIe
- 操作系统
- Linux, Windows 10, Windows 10 IoT
- 可连接性
- LVDS, USB2.0, USB 3.0, USB 3.1, RS-232, DisplayPort, 千兆以太网, VGA
- 内存
- DDR3L SO-DIMM
- 其他特性
- 嵌入式, 无风扇
- 内存容量
最多: 8 GB
最少: 0 GB
产品介绍
Product Overview针对深度嵌入式应用的坚固设计和能效：在14纳米制造节点的Goldmont架构下，增强的处理能力、低功耗和卓越的图形性能。小尺寸、无风扇，支持从 -40°C 至 +85°C 的扩展温度范围，是空间受限和热量受限嵌入式应用的理想之选：工作温度范围为 -40°C 至 +85°C，适合恶劣环境和热解决方案设计。出色的无风扇设计适合系统集成：处理和图形性能提升 30%（Gen9），平均 TDP 节能 9 瓦：增强的图形引擎支持 4K 高分辨率（DP：4096x2304 @ 60Hz）和三个独立显示器，适用于医疗和多媒体解决方案。 多种存储选择：支持高达 128GB 的高速 SATA 3.0 驱动器、固态硬盘和 eMMC 5.0。先进的 M.2 接口集成了 Wi-Fi/LTE/mSATA，是自动化、存储和物联网设备的理想选择：基于 E3900 系列处理器，提供 Mini-ITX、SBC、Pico-ITX、COM Express、Qseven R2.1 等版本。 兼容 Windows 10 的无限 IoT 可能性：体积小、设计坚固，可满足物联网需求，简化物联网连接设备的开发。
技术规格 Memory: One 204-pin SODIMM up to 8GB, Single Channel DDR3L 1866MHz BIOS: 系微 SPI 128Mbit (UEFI boot only) Graphics: Intel® HD Graphics; OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; HW Decode：H.264、MPEG2、VC1、VP8、H.265、MPEG4；HW 编码：H.264、MPEG2、MPEG4 显示器： 1 x VGA（最高 2048x1536 @ 50Hz）、1 x LVDS（双通道 48 位，最高 1920x1200 @ 60Hz）、1 x DP++（最高 4096x2160 @ 60Hz）；三显示器：VGA + LVDS + DP++ 扩展： 1 x 全尺寸迷你 PCIe（USB/PCIe）、1 x 扩展 I/O 接口（根据要求）、1 x M.2B key 2242（PCIe/USB 2.0/SATA 3. 音频： Realtek ALC262 以太网： 2 x Intel® I210AT PCIe (10/100/1000Mbps); 2 x Intel® I210IT PCIe (应要求) 后 I/O 接口： 2 x GbE (RJ-45),2 x USB 3.1 Gen1, 2 x USB 2.0, 1 x USB 3.1 Gen1 Type C OTG。1 Gen1 Type C OTG（仅限 Linux，应要求提供）、1 x VGA、1 x DP++、1 x LVDS 内部 I/O： 2 x RS-232/422/485、2 x USB 2.0、1 x LVDS LCD 面板连接器、1 x LCD/Inverter 电源、1 x 音频（线路输出/麦克风输入）、音频扬声器输出（2 x 3W）、1 x SATA 3.0、1 x SATA 电源、1 x 8 位 DIO、1 x SMBus Watchdog Timer：系统复位，可通过软件在 1 至 255 秒之间进行编程 安全性：fTPM2.0（默认）、dTPM2.0（可选） 电源：单路 12V +/-10% DC；直角连接器（4 针）DC 输入插孔（根据要求），垂直型连接器（4 针）（根据要求）；典型值：E3950:12V @ 0.6A (7.2 瓦)，最大值：E3950:12V @ 2A (24 瓦)；RTC 电池：锂 3V (210mAH) OS 支持： Windows 10 IoT Enterprise（64 位）、Linux（仅限 UEFI） 环境：工作：0 至 60°C（选件：-20 至 70°C / -40 至 85°C），存储：-40 至 85°C；湿度：操作/存储：MTBF：467,547 小时（25°C 时）；277,970 小时（45°C 时）；179,655 小时（60°C 时） 机制：3.5 英寸 SBC 外形，146 毫米 x 102 毫米；PCB：1.6 毫米；顶面：15.5 毫米；底面：15.5 毫米。5mm 认证： CE、FCC B 类、RoHS、UKCA 包装清单： 1 块 AL551 板，1 根 COM 端口电缆（300 毫米，2 x COM 端口）A81-015020-001G，1 根串行 ATA 数据电缆（500 毫米）332-553001-205G，1 根串行 ATA 电源电缆（250 毫米）A81-004041-016G，1 个散热器（25 毫米）- N 系列 CPU A71-008119-001G，E 系列 CPU A71-010038-000G 原产地：台湾
- Intel Atom® E3900 3.5" SBC
- 1 DDR3L SODIMM，最高 8GB
- Three independent dis...ys：VGA + LVDS + DP++
- 无线通信：迷你 PCIe
- 丰富的 I/O：2 个 Intel GbE、2 个 COM、2 个 USB 3.0、4 个 USB 2.0
- COM ESD 保护：气隙±15kv
- 宽温：-40~85°C
- 无风扇设计
- 4K2K 显示屏
- 支持 DDR3L 内存
- RoHS 认证
- CE 认证
- FCC 认证
- UKCA 认证
---
