Pico-ITXSBC AL553mini-ITX3.5"COM Express
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 尺寸分类
- 3.5", Pico-ITX, mini-ITX, COM Express
- 处理器
- Intel® Atom E3900
- 插槽
- SATA3, M.2 Key E, M.2 Key B, Mini PCIe
- 操作系统
- Linux, Windows 10, Windows 10 IoT
- 可连接性
- LVDS, USB2.0, USB 3.1, HDMI, RS-232, 千兆以太网, VGA
- 内存
- DDR3L SO-DIMM
- 其他特性
- 嵌入式, 无风扇
- 内存容量
最少: 0 GB
最多: 8 GB
产品介绍
产品概述

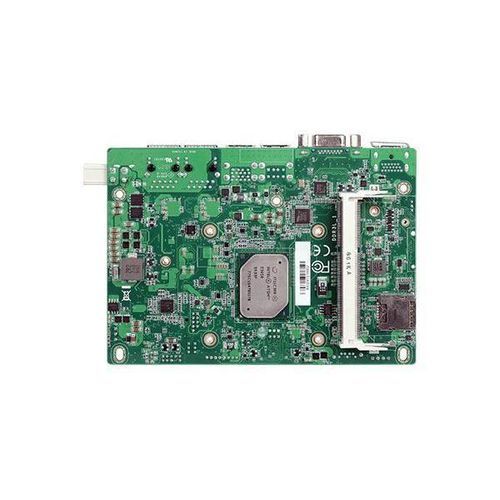

- Intel® Atom® E3900 3.5" SBC
- 1 个 DDR3L SODIMM，最高 8GB
- 三个独立显示器：VGA+LVDS+HDMI
- 多扩展：1 个 M.2 B Key、1 个 M.2 E Key、Mini PCIe
- 丰富的 I/O：2 个 Intel GbE、1 个 COM、2 个 USB 3.1 Gen1、4 个 USB 2.0
- 宽温：-40~85°C
- 宽电压：9~36V DC-in
- 无风扇设计
- 迷你 PCIe
- 三路独立显示
- RoHS 认证
- CE 认证
- FCC 认证
- UKCA 认证
- 在采用14nm制造节点的Goldmont架构下，增强了处理能力、低功耗和出色的图形性能。
采用无风扇设计的宽工作温度范围
- 可在 -40°C 至 +85°C 的宽工作温度范围内生存。
节能但性能卓越
- 处理和高强度图形性能提升 30%（Gen9）。
通过 4K UHD 高分辨率体验清晰度
- 支持 4K 高分辨率（DP：4096x2304 @ 60Hz）。
- 为医疗和多媒体解决方案提供三个独立显示屏。
多种存储选择
- 支持高达 128GB 的高速 SATA 3.0 驱动器、固态硬盘和 eMMC 5.0 选项。
- 用于 Wi-Fi/LTE/mSATA 的高级 M.2 接口。
完整的产品线
- 以E3900系列处理器为基础，提供Mini-ITX、SBC、Pico-ITX、COM Express、Qseven R2.1等规格。
Windows 10 兼容性带来无限的物联网可能性
- 小巧、坚固的设计，可满足物联网需求。
- 集成 Windows 10 平台，用于安全和物联网设备开发。 技术规格
- 处理器：Intel® Atom® 处理器 E3900 系列，BGA 1296；x7-E3950（四核，2M 高速缓存，1.6GHz/2.0GHz，12W）、x5-E3940（四核，2M 高速缓存，1.6GHz/1.8GHz，9W）、x5-E3940（四核，2M 高速缓存，1.6GHz/1.8GHz，9W）、x5-E3940（四核，2M 高速缓存，1.6GHz/1.8GHz，9W）。1GHz/2.4GHz、6W）、赛扬® J3455（四核心、2M 高速缓存、1.5GHz/2.5GHz、10W）
- 内存： 一个 204 针 SODIMM，最高 8GB，单通道 DDR3L 1866MHz
- BIOS： 系微 SPI 128Mbit（仅限 UEFI 启动）
- 图形： Intel® HD Graphics；OpenGL 4.2、Direct X 11.1、OpenCL 1.2、OGL ES 3.0；HW 解码：H.264、MPEG2、VC1、VP8、H.265、MPEG4；HW 编码：H.264、MPEG2、MPEG4
- 显示器： 1 x VGA（最高 1920x1200 @ 60Hz）、1 x LVDS（双通道 24 位，最高 1920x1200 @ 60Hz）、1 x HDMI（最高 3840x2160 @ 30Hz）；三显示器：VGA + LVDS + HDMI
- 扩展： 1 x 全尺寸迷你 PCIe（USB/PCIe），带 SIM 插槽（选件），1 x M.2 B 密钥 2242（PCIe/USB 2.0/SATA 3.0），1 x M.2 E 密钥 2230（USB/PCIe/SATA 3.0），1 x M.2 E 密钥 2230（USB/PCIe/SATA 3.0）。E 键 2230（USB/PCIe）
- 音频： Realtek ALC888S
- 以太网： 2 x Intel® I210AT PCIe (10/100/1000Mbps)、2 x Intel® I210IT PCIe (10/100/1000Mbps, 根据需要)
- 后 I/O 接口： 2 x GbE (RJ-45)、2 x USB 3.1 Gen1、2 x USB 2.0、1 x VGA、1 x HDMI、1 x LVDS
- Internal I/O： 1 x RS-232/422/485、2 x USB 2.0、1 x LVDS LCD 面板连接器、1 x LCD/Inverter 电源、1 x 音频（线路输出/麦克风输入）、1 x SATA 3.0 (高达 6Gb/s)、1 x SATA 电源、1 x 8 位 DIO、1 x SMBus
- Watchdog Timer：系统复位，可通过软件编程 1 至 255 秒
- 安全性：fTPM2.0
- 电源：宽范围 9~36V DC；直角连接器（4 针）、DC-in 插孔（根据要求）、垂直类型连接器（4 针，根据要求）；典型值：7W，最大值：24W；RTC 电池：CR2032 纽扣电池
- 操作系统支持： Windows 10 IoT Enterprise（64 位）、Linux（仅限 UEFI）
- 环境：工作：0 至 60°C、-20 至 70°C、-40 至 85°C；存储：-40 至 85°C；湿度：工作/存储：MTBF：618,325 小时（25°C）；396,245 小时（45°C）；267,106 小时（60°C）
- 机制：3.5" SBC 外形，146 毫米 x 102 毫米；PCB：1.6 毫米；顶面：15.5 毫米；底面：8.0 毫米
- 电源：3.5" SBC 外形，146 毫米 x 102 毫米；PCB：1.6 毫米；顶面：15.5 毫米；底面：8.0 毫米。
- 认证： CE、FCC B 类、RoHS、UKCA
- 包装清单： 1 块 AL553 板、1 根 COM 端口线缆（250 毫米）、1 根 SATA 数据线（500 毫米）、1 根 SATA 电源线（250 毫米）、1 个散热器（用于 N 系列 CPU：25mm，E 系列 CPU 0 至 60℃：35mm）
- 原产地：台湾
---
- 以E3900系列处理器为基础，提供Mini-ITX、SBC、Pico-ITX、COM Express、Qseven R2.1等规格。
