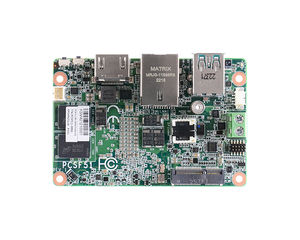

Pico-ITX/2.5"主板 EHL051嵌入式Intel® AtomIntel® Elkhart lake SoC
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 尺寸
- 嵌入式, Pico-ITX/2.5"
- 处理器
- Intel® Atom, Intel® Elkhart lake SoC
- 内存
- DDR4 SO-DIMM
- 插槽
- M.2 Key E, M.2 Key B, SATA
- 应用
- 工业, 用于数字标牌
- 操作系统
- Windows 10 IoT企业版
- 可连接性
- LVDS, USB2.0, USB 3.2, HDMI, RS-485, RS-232, 千兆以太网, RS-422
产品介绍
产品概述
认证Processor: Intel® Atom Processor, Elkhart Lake
工业级：x6425RE (4C, 1.9GHz, 12W), x6416RE (4C, 1.7GHz, 9W), x6214RE (2C, 1.4GHz, 6W)
嵌入式：x6425E（4C，2.0GHz/3.0GHz，12W），x6413E（4C，1.5GHz/3.0GHz，9W），x6211E（2C，1.3GHz/3.0GHz，6W）
PC 客户端：奔腾 J6412（4C，2.0GHz/2.6GHz，10W）、赛扬 N6210（2C，1.2GHz/2.6GHz，6. 内存：单个 DDR4-3200 SODIMM，最高 32GB（嵌入式/工业 SKU 支持带内 ECC） BIOS： AMI SPI 256Mbit 图形：Intel® HD Graphics
功能：OpenGL 5.0、DirectX 12、OpenCL 2.1
硬件解码：AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
硬件编码：AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC Dis...y: 1 x HDMI（最高 4096×2160 @24Hz），1 x LVDS（双通道 18/24-bit，最高 1920x1200 @60Hz），双显示器：HDMI + LVDS 扩展： 1 x M.2 2230 E 键（PCIe/USB2.0，用于 Wi-Fi/BT），1 x M.2 3042/2242 B 键（PCIe/USB2.0，用于 Wi-Fi/BT）。 Audio: Realtek ALC888S-VD2-GR Ethernet: 2 x Intel® I226-V/IT (10/100/1000Mbps), 2 x GbE (RJ-45) Rear I/O: 2 x USB 3.2 Gen2、1 x HDMI 内部 I/O： 2 x RS-232/422/485、2 x USB 2.0, 1 x LVDS LCD 面板连接器, 1 x LCD/背光电源 (5V/12V), 1 x 音频 (线路输出/麦克风输入), 1 x 5V SATA 电源, 1 x 8 位 DIO, 1 x SMBus/I2C (Opt.1 x 前面板（电源/复位、LED） 看门狗定时器：系统复位，可通过软件在 1 至 255 秒之间编程 安全性： dTPM2.0 电源：单路 12V +/-10% DC、2 针接线座、2 针垂直类型连接器（可选）、典型值：J6426：12V @ 1.1A (13.2W)，最大：J6426：12V @ 1.6A (19.2W)，RTC 电池： MTBF: x6425RE: 563,338 hrs @ 25°C; 391,802 hrs @ 45°C; 278,646 hrs @ 60°C; 146,635 hrs @ 85°C (Telcordia Issue 4, GB, GC - Ground Benign, Controlled) Dimensions: 2.5" Pico-ITX 外形，100 毫米 x 72 毫米 高度：PCB：1.6 mm, Top Side: 15 mm, Bottom Side: 8 mm Certifications: CE, FCC, RoHS, UKCA, KC Packing List： 1 块 EHL051 板，1 根串行 ATA 数据线（152 毫米），1 根用于 SATA 和逆变器电源的 Y 型线（155 毫米），1 个散热器（11 毫米，x6000 系列：A71-808359-000G，N/J 系列：A71-808359-010G） 原产地：台湾
- 新一代 2.5" PICO-ITX SBC（单板计算机）专为工厂自动化、零售 POS、数字标牌和边缘 AI 计算等工业应用而设计
- 采用 Intel® Atom (Elkhart Lake) 处理器的手掌大小的 SBC
- 支持高达 32GB DDR4 SODIMM 内存，频率为 3200MHz
- 动态性能和紧凑的外形，可在各种工业环境中无缝运行
- 支持 4K/2K 分辨率
- 双显示输出：HDMI + LVDS
- 适用于数字标牌、信息亭、交互式零售体验和人机界面 (HMI) 应用
- 多种扩展选项：1x M.2 E 键、1x M.2 B 键、1x SATA
- 可定制的硬件规格，满足工业需求
- 轻松集成额外存储、无线连接和扩展卡
- 全面的 I/O：2x Intel GbE、2x COM、2x USB 3.2 Gen2、2x USB 2.0
- 无缝数据传输和外设连接
- 兼容工业物联网基础设施
- 专为恶劣的工业环境而设计
- 工作温度：-40°C 至 85°C
- 工业级耐用性，可在苛刻的条件下不间断运行
- Intel® Atom 处理器（Elkhart Lake）
- 1 个 DDR4 3200MHz SODIMM
- 支持 4K/2K 分辨率
- 双显示器：HDMI + LVDS
- Multiple Expansion: 1 M.2 E Key, 1 M.2 B Key, 1 SATA
- Rich I/O: 2 Intel GbE, 2 COM, 2 USB 3.2 Gen2, 2 USB 2.0
认证
- RoHS 认证
- CE 认证
- FCC 认证
- KC 认证
- UKCA 认证
---
