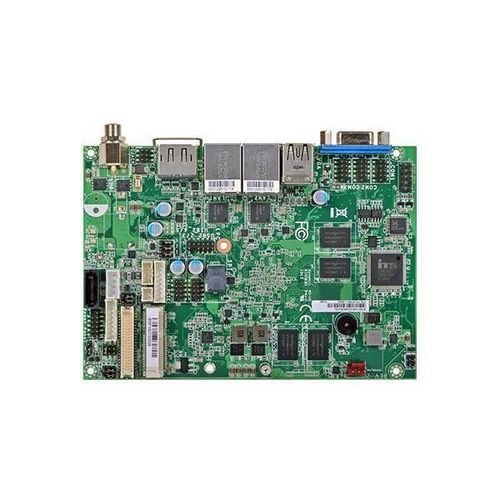

3.5"SBC BT553

Intel® Atom E3800x86NXP

产品概述

• 2GB/4GB DDR3L 内存下限
• 1 VGA、1 LVDS、1 DP
• 扩展：1 Mini PCIe
• 丰富的 I/O：2 Intel GbE、3 COM、1 USB 3.0、5 USB 2.0
• 英特尔 Atom® 处理器 E3800

特性

• COM ESD 保护：气隙式±15kv
• 宽温：-40~85°C
• 无风扇设计
• DP
• DDR3L

认证

• RoHS 认证
• CE 认证
• FCC 认证

系统规格图形扩展音频以太网后部输入/输出内部输入/输出看门狗定时器安全性电源操作系统支持环境机制包装清单原产国订购信息

BT553-NB-21E26: 无风扇, Intel® Atom™ E3826, 2GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 to 60°C

BT553-NB-41E45: 无风扇, Intel® Atom™ E3845, 4GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 to 60°C

BT553-NB-41J00：无风扇，Intel® Celeron® J1900，4GB DDR3L SODIMM，16GB eMMC，3 COM，0 至 60°C

BT553-NT-41E45：无风扇，Intel® Atom™ E3845，4GB DDR3L SODIMM，16GB eMMC，3 COM，-40 至 85°C

。 可选项

• USB 端口电缆 (A81-001032-016G)
• COM 端口电缆 (332-753040-000G)
• 电源适配器 (671-112009-100G): 120W, 19V

技术规格

• 处理器：Intel® Atom™ E3826/E3845、Intel® Celeron® J1900
• 内存：2GB/4GB DDR3L、双通道 DDR3L 1066/1333MHz
• 图形：Intel® HD Graphics、1 x VGA、1 x LVDS、1 x DP
• 扩展：1 x Mini PCIe
• 音频：Realtek ALC888
• 以太网：2 x Intel® I210 PCIe (10/100/1000Mbps)
• 后 I/O：2 x GbE (RJ45)、1 x USB 3.0、1 x USB 2.0、1 x DP、1 x VGA
• 内部 I/O：1 x RS485、2 x RS232、4 x USB 2.0、1 x LVDS、1 x 线路输出、1 x 麦克风输入、1 x SATA 2.0、8 位 DIO、1 x SMBus
• Watchdog Timer：系统复位，可通过软件在 1 至 255 秒之间进行编程
• 安全性：TPM（根据要求提供）
• 电源：宽范围 15~36V，直流输入插孔，垂直类型连接器（4 针）
• 操作系统支持：Windows 7/8.1/10
• 操作温度：0°C 至 60°C（Atom、赛扬无风扇），-20°C 至 70°C（赛扬无风扇），-40°C 至 85°C（Atom 无风扇）
• 存储温度：-40°C 至 85°C
• 湿度：5% 至 90% 相对湿度
• MTBF：25°C 时 373,288 小时；45°C 时 218,452 小时
• 尺寸：146mm x 102mm
• 高度：PCB 1.6mm，顶面 16.5mm，底面 3mm
• 包装清单：1 块 BT553 板, 1 条串行 ATA 数据线（带电源线）, 1 个散热器（带散热片）
• 原产国：台湾

---
