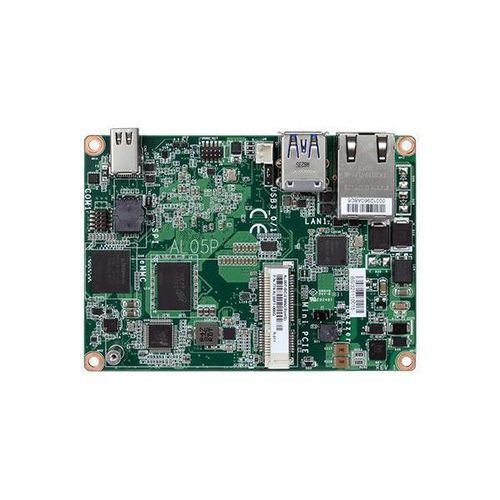

Pico-ITX/2.5"主板 AL05P嵌入式Intel® Atom E3900intel® celeron® N3350
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 尺寸
- 嵌入式, Pico-ITX/2.5"
- 处理器
- intel® celeron® N3350, Intel® Atom E3900
- 内存
- LPDDR4
- 插槽
- Mini PCIe
- 应用
- 工业
- 操作系统
- Linux, Windows 10 IoT企业版
- 可连接性
- USB2.0, USB 3.0, USB 3.1, RJ45, RS-232, 千兆以太网, 以太网
产品介绍
产品概述AL05P-BC-23E30: 无风扇, Intel Atom® X5-E3930, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, 0 to 60°C AL05P-BC-23E40：无风扇, 英特尔 Atom® X5-E3940，DDR4 2GB，eMMC 32GB，1 个 Mini DP++，1 个 LAN，1 个 COM，4 个 USB，PoE PD 48V，0 至 60°C AL05P-BC-23N50：无风扇, Intel® Celeron® N3350, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, 0 至 60°C AL05P-EC-23E30：无风扇，Intel Atom® X5-E3930，DDR4 2GB，eMMC 32GB，1 Mini DP++，1 LAN，1 COM，4 USB，PoE PD 48V，-20 至 70°C AL05P-EC-23E40：无风扇，Intel Atom® X5-E3940，DDR4 2GB，eMMC 32GB，1 Mini DP++，1 LAN，1 COM，4 USB，PoE PD 48V，-20 至 70°C 。
可选项OS 支持：Windows 10 物联网企业版（64 位）、Linux
- DFI AL05P 是一款带 PoE（以太网供电）的 2.5" Pico-ITX 工业解决方案，专为楼宇自动化、资源检测、天气检测、连续自动监控和 AI 边缘计算而设计。
- 支持 2.5" Pico-ITX、Intel® Pentium® / Celeron® / Intel Atom® 处理器 E3900、1 个 DDR4、1 个 Mini PCIe、1 个 Mini DP++。
主要特性
- Intel® Pentium®/Celeron®/Intel Atom® E3900 处理器
- 支持 LPDDR4 内存，最高达 4GB
- Rich I/O：1 个 LAN、1 个 COM、2 个 USB 3.0、2 个 USB 2.0
- 扩展和存储：1 个 Mini PCIe、1 个 SMBus、1 个 eMMC
- PoE 单板解决方案支持 PoE PD 48VDC
认证- RoHS 认证
- CE 认证
- FCC 认证
- First Industrial Specialized Pi + PoE AL05P - 面向边缘应用的先锋 PoE SBC：AL05P 以 PoE 电缆取代了传统的直流电源电缆，填补了远程位置设备设置的空白，减少了布线空间，并消除了额外电源的成本，提高了设备部署的便利性和灵活性，而不受电源限制。
- 采用 Intel Atom® 处理器 E3900 系列：高性能、低功耗（9W）的处理能力，将边缘的实时计算扩展到对边缘事件的实时响应，处理图像识别和数据流分析：最罕见的直接支持 PoE 的 2.5 英寸（100 毫米 x 72 毫米）Pico-ITX 嵌入式主板。针对远离插座供电或减少布线进行了优化。体积小、功耗低，适用于缺乏配电的狭窄环境。
- 供电和扩展 - 集于一身的主板：PoE LAN、I/O 和扩展接口均配置在单个电路板上。包括 1 个 ±15kv 静电保护 COM、2 个 USB 3.1 Gen1、2 个 USB 2.0 和 Mini PCIe：内置 HEVC 硬件解码和 VP9 编解码器显示增强引擎，支持 4K 高分辨率 DP++ 输出（4096x2304@60Hz），适用于服务应用、广告和多媒体：支持 Linux 和 Windows 操作系统，产品生命周期长达 15 年。 技术规格
- Processor: Intel Atom® Processor E3900 Series, BGA 1296; Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W; Intel Atom® x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6.5W; Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz），6W；英特尔® 赛扬® 处理器 N3350，双核心，2M 高速缓存，1.1GHz（2.4GHz), 6W
- Memory: SDRAM Memory Down up to 4GB; Single Channel DDR4 2400MHz
- BIOS: 系微 SPI 128Mbit (仅支持 UEFI 启动)
- Graphics: Intel® HD Graphics; OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; HW Decode：H.264、MPEG2、VC1、VP8、H.265、MPEG4；HW 编码：H.264,MPEG2, MPEG4
- 显示： 1 x Mini DP++；Mini DP++：分辨率高达 4096x2160 @ 60Hz
- 存储： 1 x 16GB/32GB/64GB eMMC
- 扩展： 1 x 全尺寸 Mini PCIe（PCIe/USB 2.0, 可选 USB 3.1 Gen1/USB 2.0）
- 以太网： 1 x Intel® I210AT PCIe (10/100/1000Mbps); 1 x Intel® I210IT PCIe (10/100/1000Mbps) (根据要求提供)
- 后 I/O ： 1 x GbE (RJ-45); 2 x USB 3.1 Gen1; 1 x Mini DP++
- Internal I/O: 1 x RS-232/422/485 (1.27mm 间距); 2 x USB 2.0 (1.27mm 间距); 1 x 8 位 DIO; 1 x SMBus
- Watchdog Timer: System Reset, Programmable via Software from 1 to 255 Seconds
- Security: fTPM 2.0
- 电源： 48VDC PoE；PoE LAN；典型值：E3950:12V @ 0.33A（3.96 瓦）；最大值：E3950:12V @ 1.76A（21.12 瓦）；RTC 电池：CR2032 纽扣电池
- 操作系统支持： Windows 10 IoT Enterprise（64 位）、Linux
- 环境：工作：0 至 60°C，-20 至 70°C；存储：-40 至 85°C；湿度：操作：5 至 90% 相对湿度；存储：
- Mechanism: 2.5" Pico-ITX Form Factor; 100mm (3.94") x 72mm (2.83"); PCB: 1.6mm; Top Side: 15mm, Bottom Side: 8mm
- Packing List: 1 AL05P board; 1 Heat spreader (Height: 15mm) E Series CPU：A71-808315-000G, N 系列 CPU：A71-808315-010G
- 原产地：台湾
- USB 端口线缆，长度：200mm
- 1 个 COM 端口线缆，长度：300mm
- 散热片，适用于 E 系列 CPU，0 至 60°C / 宽温，高度：28mm
- 散热片，适用于 N 系列 CPU，0 至 60°C，高度：28.1mm
- #IoT
- #Intel
- #工业专用 Pi
- #PoE
- #Mini PCIe
- #4K2K 显示器
- #Windows
- #Linux
- #DDR4
- #RoHS 认证
- 外形尺寸：2.5" Pico-ITX（100mm x 72mm）
- 处理器：Intel Atom® E3900 系列、Pentium® N4200、Celeron® N3350
- 内存：最高 4GB DDR4
- 存储：eMMC 16GB/32GB/64GB
- 扩展：1 x Mini PCIe
- LAN：1 x GbE (RJ-45)，支持 PoE
- USB：2 x USB 3.1 Gen1、2 x USB 2.0
- 显示屏：1 x Mini DP++（高达 4096x2160 @ 60Hz）
- 工作温度：0 至 60°C，-20 至 70°C（取决于型号）
- 认证：RoHS、CE、FCC
- 操作系统支持：Windows 10 物联网企业版（64 位）、Linux
---
