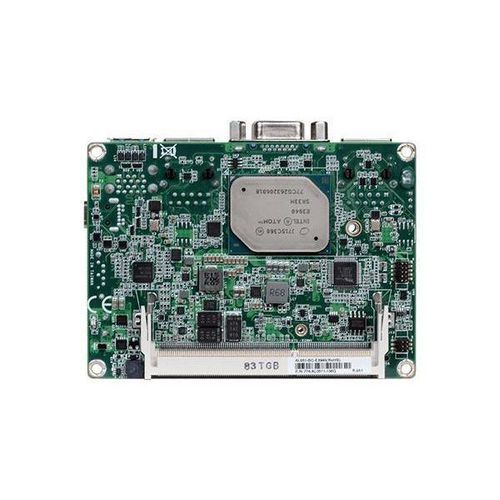

Pico-ITX/2.5"主板 AL051嵌入式Intel® Atom E3900Intel®
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 尺寸
- 嵌入式, Pico-ITX/2.5"
- 处理器
- Intel® Atom E3900
- 内存
- DDR3L SO-DIMM
- 插槽
- Mini PCIe
- 应用
- 工业
- 操作系统
- Linux
- 可连接性
- LVDS, USB2.0, USB 3.1, VGA, RS-485, RS-232, RS-422, DisplayPort
产品介绍
产品概述处理器：英特尔® Atom™ 处理器 E3900 系列，BGA 1296
- x7-E3950：四核，2M 高速缓存，1.6GHz (2.0GHz)，12W
- x5-E3940：四核，2M 高速缓存，1.6GHz (1.8GHz)，9.5W
- x5-E3930：双核，2M 高速缓存，1.3GHz (1.8GHz)，6.5W
- 奔腾® N4200四核，2M 高速缓存，1.1GHz（2.5GHz），6 瓦
- Celeron® N3350：双核，2M 高速缓存，1.1GHz (2.4GHz)，6W 内存：一个 204 针 SODIMM，最高 8GB，单通道 DDR3L 1866MHz BIOS: 系微 SPI 64Mbit (仅限 UEFI 启动)
图形
以太网
- Intel® Atom™/Pentium®/Celeron® 处理器 E3900
- 1 个 DDR3L SODIMM，最高 8GB
- 三路独立显示器：VGA + Mini DP++ + LVDS
- 扩展和存储：1 个 Mini PCIe、1 个 M.2、1 个 SMBus
- 丰富的 I/O 接口：2 个 Intel GbE、1 个 COM、2 个 USB 3.1 Gen 1、2 个 USB 2.0
- 2.5" Pico-ITX，采用 Intel Atom®/Pentium®/Celeron®
- 低功耗设计
- 丰富的 I/O，是工业控制、数据采集、工业数字标牌、物联网应用的理想之选
- 无风扇、小尺寸，支持从 -40°C 至 +85°C 的扩展温度范围
- 坚固的设计和高能效，适用于深度嵌入式应用
- 支持 4K UHD 高分辨率（DP：支持 4K UHD 高分辨率（DP：4096x2304 @ 60Hz）和三个独立显示屏
- 多种存储选择：eMMC、SSD、M.2、M.3、M.4 和 M.5。2模块、SATA 3.0 驱动器
- Windows 10 物联网企业版（64 位）和 Linux 支持（仅限 UEFI）
图形
- 控制器：Intel® HD Graphics
- 功能：OpenGL 4.2、Direct X 11.1、OpenCL 1.2、OGL ES 3.0 硬件解码：H.264、MPEG2、VC1、VP8、H.265、MPEG4 硬件编码H.264、MPEG2、MPEG4
- 显示输出： - 1 x Mini DP++（高达 4096x2160 @ 60Hz） - 1 x VGA（高达 2048x1536 @ 50Hz） - 1 x LVDS（双通道 18/24 位，高达 1920x1200 @ 60Hz）
- 三显示器：VGA + Mini DP++ + LVDS
- 1 x 全尺寸 Mini PCIe（PCIe/USB 2.0，可选 USB 3.1 Gen1/USB 2.0）
- 1 x M.2 B key 2242（PCIe/USB 2.0/SATA 3.0）
- 音频编解码器：Realtek ALC888S-VD2-GR
以太网
- 2 x Intel® I210AT PCIe (10/100/1000Mbps)
- 2 x Intel® I210IT PCIe (10/100/1000Mbps) (可根据要求提供)
- 2 x GbE (RJ-45)
- 2 x USB 3.1 Gen 1
- 1 x Mini DP++
- 1 x VGA
- 1 x LVDS
- 1 x RS-232/422/485 (1.27mm 间距)
- 2 x USB 2.0 (1.27mm 间距)
- 1 x LVDS LCD 面板连接器
- 1 x 音频（线路输出/麦克风输入）
- 1 x SATA 3.0 (高达 6Gb/s)
- 1 x 8 位 DIO
- 1 x SMBus
- 系统复位，可通过软件在 1 至 255 秒之间进行编程
- fTPM2.0
- 单路 12V +/-10% DC
- 2 针端子板，2 针垂直类型连接器（可选）
- 典型：E3950:12V @ 0.51A (6.12Watt)
- 最大：E3950:12V @ 2.00A (24.00Watt)
- RTC 电池：CR2032 纽扣电池
- Windows 10 物联网企业版（64 位）
- Linux
- 工作温度：0至60°C，-40至85°C
- 存储温度：-40至85°C
- 工作湿度：5至90% RH
- 存储湿度：5至90% RH
- MTBF：497,857小时（25°C）；318,774小时（45°C）；213,436小时（60°C）
- 2.5" Pico-ITX外形尺寸 100mm (3.94") x 72mm (2.83")
- PCB高度：1.6 mm
- 顶面：7.9 mm
- 底面：16.34 mm
- CE、FCC、RoHS
- 1 块 AL051 板
- 1 根串行 ATA 数据线（长度：152 毫米）A81-002000-000G
- 1 根用于 SATA 和逆变器电源的 Y 型电缆（长度：155 毫米）A81-020016-018G
- 1 个散热器（高度：11 毫米）E 系列 CPU：A71-808308-010G, N 系列 CPU：A71-808309-010G
- 台湾
- 音频电缆（160mm）
- 电源适配器（60W，12V，DC 插孔）
- COM 端口电缆（300mm）
- USB 端口电缆（200mm）
- 2 极端子至 DC 插孔电缆
- 用于 E 系列 CPU 的散热器 0 至 60°C/宽温（22.6mm）
- 用于 N 系列 CPU 的 0 至 60°C 散热片（19mm）
- 处理器：Intel® Atom™/Pentium®/Celeron® E3900 系列
- 内存：1 个 DDR3L SODIMM，最大 8GB
- 三路独立显示：VGA + Mini DP++ + LVDS
- 扩展：1 个 Mini PCIe、1 个 M.2、1 个 SMBus
- I/O：2 个 Intel GbE、1 个 COM、2 个 USB 3.1 Gen 1、2 个 USB 2.0
- 外形尺寸：2.5" Pico-ITX
- 工作温度：-40°C 至 +85°C（取决于机型）
- 认证：CE、FCC、RoHS
---
