3.5"SBC EHL556
Intel® Elkhart lake SoCIntel® AtomSATA

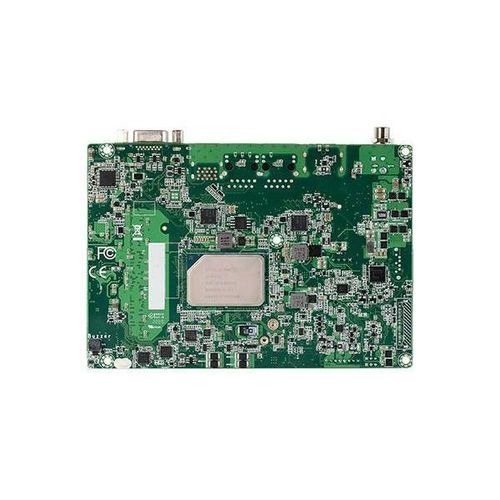

3.5"SBC - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA

3.5"SBC - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - 图像 - 2

3.5"SBC - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - 图像 - 3

3.5"SBC - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - 图像 - 4

3.5"SBC - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - 图像 - 5

3.5"SBC - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - 图像 - 6

3.5"SBC - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - 图像 - 7

3.5"SBC - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - 图像 - 8

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 DFI 网站

产品规格型号

尺寸分类: 3.5"
处理器: Intel® Elkhart lake SoC, Intel® Atom
插槽: SATA, M.2 Key E, Mini PCIe
操作系统: Windows 10 IoT
可连接性: WiFi, LVDS, RS232, USB2.0, USB 3.1, HDMI, VGA, RS-485, RS-422, DisplayPort, 千兆以太网, eDP
应用: 物联网应用
内存: DDR4 SO-DIMM, DDR4 3200 MHz
其他特性: 嵌入式, 工业, 无风扇, Edge AI
内存容量: 32 GB

产品介绍

产品概述

Intel® Atom® X 系列处理器 3.5" SBC
1 个 DDR4-3200 SODIMM，最高 32GB
4K 高分辨率：支持 4K/2K 分辨率
三台独立显示器：1 个 HDMI、1 个 DP++、1 个 LVDS/eDP
多重扩展：1 个 M.2 E Key、1 个 Mini-PCIe、1 个 I2C
丰富的 I/O：2 个 LAN、2 个 USB 3.1 Gen2、2 个 USB 2.0、2 个 COM、1 个 SATA 3.0

主要特性

宽温：-40~85°C
宽电压：9~36V DC-in
无风扇设计
4K2K 显示
Mini PCIe
多重扩展
三路独立显示

认证认证

RoHS 认证
CE 认证
FCC 认证
UKCA 认证

系统规格

处理器：英特尔 Atom Elkhart Lake - 工业级：Atom x6425RE，4C，1.9GHz，12W；Atom x6414RE，4C，1.5GHz，9W - 嵌入式：Atom x6425E，4C，2.0GHz（3.0GHz），12W；Atom x6413E，4C，1.5GHz（3.0GHz），9W - PC 客户端：赛扬 N6210，2C 1.2GHz(2.6GHz)，6.5W

内存：单个 DDR4-3200 SODIMM，最高 32GB（嵌入式/工业 SKU 中支持带内 ECC）

BIOS：AMI SPI 256Mbit

图形

控制器：Intel® HD Graphics
功能： OpenGL 5.0、DirectX 12、OpenCL 2.1；HW 解码：AVC/H.264、JPEG/MJPEG、HEVC/H.265、VP8、VP9、MVC
显示器： 1 x HDMI（或 BOM 选项更改为 VGA）、1 x DP++、1 x LVDS 或 eDP + 背光；HDMI：最高 1920x1080 @60Hz；DP++：最高 4096x2304 @60Hz；LVDS：最高 1920x1200 @60Hz
三显示器： HDMI + DP++ + LVDS/eDP

扩展

1 x M.2 2230 E key (USB/PCIe) (支持WiFi 5和WiFi 6)
1 x minii-PCIe (USB/PCIe)
I2C

音频

音频编解码器：Realtek ALC888

以太网

控制器：2 x Intel® I225-IT PCIe

。 Rear I/O

Ethernet: 2 x GbE (RJ-45)
USB: 2 x USB 3.1 Gen2 10Gbps
Dis...y：1 x DP++，1 x VGA

。 Internal I/O

Serial：1 x RS232/422/485 + 1 x RS232，或 1 x RS232/422/485 + 8bit DIO（BIOS 选择）
USB：4 x USB 2.0
显示器：1 x LVDS 或 eDP + 背光
音频：1 x 音频（线路输出/麦克风输入）
SATA：1 x SATA 3.0，1 x 5V SATA 电源（通过前面板支持 SATA 硬盘 LED）
前面板：1 x 前面板（电源按钮/复位按钮、电源 LED、硬盘行动 LED）

看门狗定时器

系统复位，可通过软件在 1 至 255 秒之间进行编程

。 安全性

TPM 2.0

。电源

类型：宽范围 9~36VDC
连接器：直流插孔（或垂直型 4 针连接器）
消耗：待定
RTC 电池：CR2032 纽扣电池

。 操作系统支持

微软：Windows 10 IoT 2019 LTSC、Windows 10 IoT 2021 LTSC
Linux

。环境

温度：工作温度：-40 至 85°C；存储温度：-40 至 85°C
湿度：操作：5 至 90% RH；存储：-40 至 85°C
湿度：操作：5 至 90% 相对湿度；存储：5 至 90% 相对湿度
MTBF：532,533 小时 @25°C；362,324 小时 @45°C；253,192 小时 @60°C；194,923 小时 @70°C；129,169 小时 @85°C；计算模型：Telcordia Issue 4；环境：GB, GC - 地面良性，受控

。机制

尺寸： 3.5" SBC 外形，146 毫米（5.75 英寸）x 102 毫米（4.02 英寸）

标准和认证

CE、FCC B 类（后期待定）、RoHS、UKCA

包装清单

1 块 EHL556 板
1 根 SATA 线缆（长度：300 毫米），332-553001-205G
1 根 SATA 电源线（长度：250 毫米），A81-004041-016G
1 根 COM 线缆（长度：250 毫米），332-753001-016G
1 根电源线（长度：250 毫米），A81-004041-016G250 毫米），332-753040-000G
1 个散热器 -20 至 70°C（高度：29 毫米），A71-008357-010G（PC 客户端 CPU）
1 个散热器 -40 至 80°C（高度：29 毫米），A71-008357-000G（工业 CPU）

原产国

台湾

订购信息

EHL556，赛扬 N6210，HDMI+DP，eDP，2LAN，1COM+DIO，mSATA，I2C，TPM2.0，散热器，宽温。 -20~70°C

EHL556，赛扬 N6210，eDP+VGA，2LAN，I2C，TPM2.0，宽温。 -20~70°C

EHL556，Atom x6413E，LVDS+VGA，2LAN，TPM2.0，宽温。 -40~85°C

EHL556，Atom x6425E，HDMI+DP，LVDS，2LAN，2COM，mSATA，I2C，TPM2.0，散热器，宽温度范围（40~85°C -40~85°C

EHL556，Atom x6425E，LVDS+VGA，2LAN，TPM2.0，宽温。 -40~85°C

EHL556，Atom x6425E，HDMI+DP，LVDS，2LAN，1COM+DIO，mPCIe，I2C，TPM2.0，散热器，超宽温度范围。 -40~85°C

可选项

电源适配器：60W，12V，直流插孔，0°C ~ 40°C 或 -30°C ~ 70°C
USB 2.0 电缆：长度 200 毫米
散热器：AL1050 146*102*7.5mm，适用于 EHL556 BAREDIE CPU（J6413、J6412、J646、N621、N6210、N6415）或 EHL556 IHS CPU（x6211E、x6413E、x6425E、x6414RE、x6425RE）
