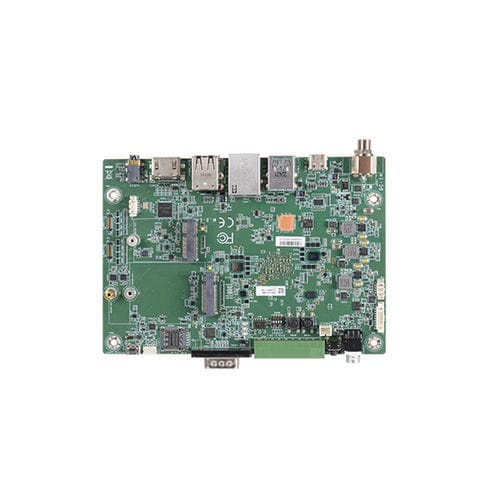

3.5"SBC QRB551

Qualcomm® QRB5165M.2 Key EM.2 Key B

产品概述

• Qualcomm QRB5165 处理器
• 专为自动化应用设计
• 1 GbE LAN：用于自动化应用
• CAN 总线：用于自动化设备集成
• 2 个 M.2 扩展：1 M.2 E key 2230，1 M.2 B key 3052/2242

特点

• 1G 以太网
• Linux 支持
• HDMI 显示
• 12V DC 输入
• CAN 总线
• M.2 扩展

认证

• RoHS 认证
• CE 认证
• FCC 认证
• UKCA 认证

技术规格
系统
处理器：QRB5165，8x Kryo 585 2.84GHz
内存：POP LPDDR5，8GB

图形
控制器：Adreno 650 GPU
功能：OpenGL ES 3.2
显示：1 x HDMI Type A，无音频。Linux 支持 1080P。
单显示：HDMI

存储
UFS：支持 UFS 3.1，默认 128GB

扩展
接口：

• 1 x M.2 B key 3052/2242（USB3.1，保留 PCIex1）参考 RM502G Quectel
• 1 x M.2 E key 2230（PCIe x1）参考 QCA6391 Wifi 模块
• 1 x Nano SIM 插槽

音频
音频编解码器：WCD9385

以太网
控制器：AX88179A USB3 转 GbE 控制器

后部 I/O
以太网：1 x GbE（RJ-45）（可选自后部 USB2）
串行：1 x RS232/422/485（DB9）
USB：2 x USB 3.1 Gen1 Type A，1 x USB 2 Type A，1 x USB 3.1 Type C（仅设备模式）
DIO：1 x 8 位 DIO 端子块
显示：1 x HDMI 1.4
音频：1 x Line out/Mic in 音频插孔（*此功能将在下一个版本中可用。）
调试：1 x Micro USB 调试 UART

内部 I/O
SD：1 x uSD3.0 卡
CANBus：1 x CAN 总线 2.0b
风扇：1 x 风扇 12V PWM 控制
摄像头：2 x MIPI-CSI2 用于 4 通道摄像头，CMJ1：参考 OV9282 / CMJ2：参考 IMX577

看门狗定时器
输出和间隔：待定

电源
类型：12VDC
连接器：默认 DC 插孔，共用 2 极端子块
消耗：待定
RTC 电池：CR2032 纽扣电池

操作系统支持
Linux：Ubuntu 20.04（Linux 内核 5.4.2）

环境
温度：工作：0 至 60°C，存储：-40 至 85°C
湿度：工作：5 至 90% RH，存储：5 至 90% RH
MTBF：待定

机制
尺寸：3.5" SBC 形式因素，146mm（5.75"）x 102mm（4.02"）
高度：PCB：1mm，上侧：待定，下侧：待定

标准和认证
认证：CE，FCC，RoHS，UKCA

包装清单
1 QRB551 板

原产国
台湾

关键特性 / 技术规格

• 处理器：Qualcomm QRB5165，8x Kryo 585 2.84GHz
• 内存：8GB LPDDR5
• 存储：UFS 3.1，默认 128GB
• 图形：Adreno 650 GPU，OpenGL ES 3.2，HDMI 输出
• 扩展：1 x M.2 B key 3052/2242，1 x M.2 E key 2230，1 x Nano SIM 插槽
• 以太网：1 x GbE（RJ-45），AX88179A USB3 转 GbE 控制器
• USB：2 x USB 3.1 Gen1 Type A，1 x USB 2 Type A，1 x USB 3.1 Type C（仅设备模式）
• 音频：WCD9385 编解码器，1 x Line out/Mic in 音频插孔
• CAN 总线：1 x CAN 总线 2.0b
• SD：1 x uSD3.0 卡
• 摄像头：2 x MIPI-CSI2
• 电源：12VDC，CR2032 纽扣电池 RTC 电池
• 操作系统：Ubuntu 20.04（Linux 内核 5.4.2）
• 工作温度：0 至 60°C
• 尺寸：146mm x 102mm（3.5" SBC 形式因素）
• 认证：CE，FCC，RoHS，UKCA
• 原产国：台湾
