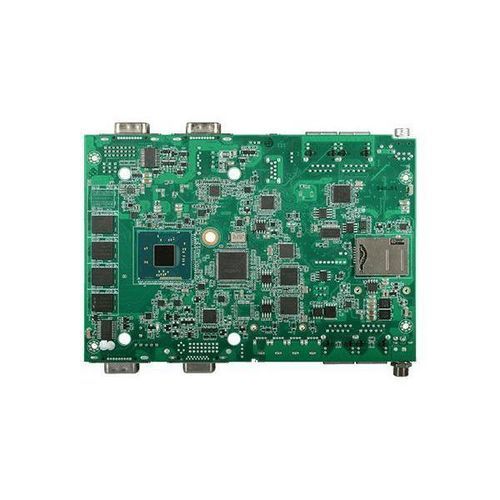

4"主板 BT259

Intel® Atom E3845Intel® Celeron J1900DDR3L DRAM

产品概述

• Intel Atom® 处理器 E3800 4" SBC
• 2GB/4GB DDR3L 内存下
• 1 VGA 或 1 DVI-I（可选）
• 扩展：2 Mini PCIe
• 丰富的 I/O：4 Intel GbE，3 COM，1 USB 3.0，5 USB 2.0

特点

• COM ESD 保护：空气间隙 ±15kv
• DVI-I
• VGA
• Mini PCIe
• DDR3L

认证

• RoHS 认证
• CE 认证
• FCC 认证

系统规格
系统
处理器：Intel® Atom™ E3845，四核，2M 缓存，1.91GHz，10W
Intel® Celeron® J1900，四核，2M 缓存，2GHz（2.41GHz），10W
BGA 1170 封装技术
22nm 工艺技术
内存：4GB 内存板载（E3845），单通道 DDR3L 1333MHz；2GB 内存板载（J1900），单通道 DDR3L 1066MHz
BIOS：AMI SPI 64Mbit

图形
控制器：Intel® HD Graphics 4600
显示：1 VGA/1 DVI-I（可根据要求提供）；DVI：分辨率高达 1920x1080 @ 60Hz；VGA：24 位，分辨率高达 2560x1600 @ 60Hz

扩展
接口：2 x 全尺寸 Mini PCIe（PCIe、USB 和 3G 信号用于 3G 或 GPRS 模块）

以太网
控制器：4 x Intel® I210 PCI Express（10/100/1000Mbps）

LED
指示灯：1 x 状态 LED，1 x HDD LED

前 I/O
以太网：2 x GbE（RJ-45）
串行：1 x RS232/422/485
USB：1 x USB 3.0（类型 A）
DIO：1 x 8 位 DIO
按钮：1 x 重置按钮，1 x 电源按钮

后 I/O
以太网：2 x GbE（RJ45）
串行：1 x RS232/422/485
USB：4 x USB 2.0
显示：1 VGA/1 DVI-I（可根据要求提供）

内部 I/O
USB：2 x USB 2.0
SATA：1 x SATA 2.0，1 x SATA 电源
DIO：1 x 8 位 DIO

看门狗定时器
输出和间隔：看门狗超时可通过软件从 1 到 255 秒编程

安全
TPM：可根据要求提供

电源
类型：16~24V
连接器：DC-in 插孔
功耗：BT259-45-I-B-4：21.8W，E3845 1.91GHz 和 4GB DDR3L 内存下

操作系统支持
Windows 7，WES 7，Windows 8.1，WES 8，Linux
注意：Windows 10 可根据要求提供。

环境
温度：工作：0°C~60°C；存储：-20°C~85°C
湿度：工作：5% 到 90%；存储：5 到 90% RH

机制
尺寸：4" 板；165mm（6.49"）x 115mm（4.53"）
高度：PCB：1.6mm；顶部：16.5mm；底部：2mm

标准和认证
认证：CE，FCC Class B，RoHS

包装清单
1 BT259 板；1 串行 ATA 数据和电源线：A81-002008-000G；1 散热器：A31-030022-200G

原产地
台湾

订购信息

• BT259-45-I-B-4：无风扇，Intel® Atom™ E3845，4GB DDR3L SODIMM，3 COM，0°C 到 60°C
• BT259-19-I-B-2：无风扇，Intel® Celeron® J1900，2GB DDR3L SODIMM，3 COM，0°C 到 60°C

可选项目

• USB 端口线（A81-001032-016G）
• 电源适配器（671-112009-100G）：120W，19V

技术规格

• 处理器：Intel® Atom™ E3845 或 Intel® Celeron® J1900
• 内存：2GB/4GB DDR3L 内存下
• 扩展：2 x Mini PCIe
• 显示：1 VGA 或 1 DVI-I（可选）
• 以太网：4 x Intel GbE
• COM：3 个端口
• USB：1 x USB 3.0，5 x USB 2.0
• 认证：CE，FCC Class B，RoHS
• 工作温度：0°C~60°C
• 尺寸：165mm x 115mm
