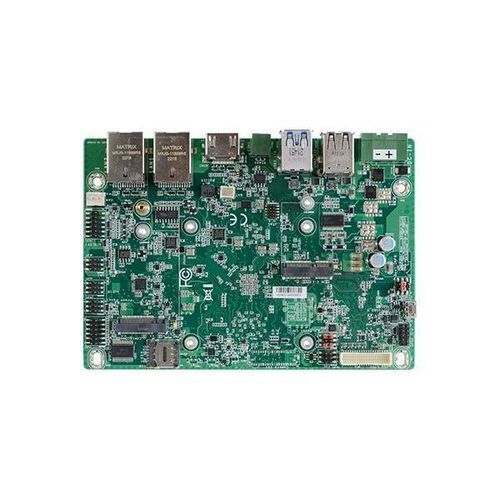

3.5"SBC M8MP553

双核四核NXP i.MX8M Plus

产品概述

• 基于 ARM® i.Mx8M plus 的处理器可实现 30% 的性能提升
• 业界领先的宽电压支持 9 至 36V
• 用于 4G/5G 边缘网关的超高速连接
• 出色的图形性能，支持 LVDS 和 HDMI 双显示屏
• 用于自动化设备集成的 CAN 总线
• 1 个 M.2 2230 E 密钥、1 个 3052 B 密钥

在边缘增强机器学习采用 ARM® i.Mx8M plus 处理器的无与伦比的性能卓越的视觉能力边缘灵活的 I/O 定制快速计算用于边缘人工智能的超高速连接出色的图形性能业界领先的宽电压和温度耐久性工业级长期支持技术规格

Processor: i.MX 8M plus 应用处理器 MIMX8ML6CVNKZAB（工业级），四路 1.6GHz，VPU/ISP/CAN FD，-40~105°C MIMX8ML3CVNKZAB（工业），双路 1.6GHz，VPU/ML/ISP/CAN FD，-40~105°C

内存： 2GB/4GB/8GB LPDDR4 内存下限

图形控制器： GC7000UL

图形功能： 硬件解码：1080p60 H.265、H.264、VP9、VP8；HW 编码：1080p60 H.265、H.264

显示： 1 x HDMI、1 x LVDS；HDMI：最高 1920x1080 @60Hz；LVDS：最高 1920x1200 @60Hz

双显示器： LVDS + HDMI（Android：支持单路输出）

存储： 1 x eMMC 5.1，默认 16GB（最高 64GB）

扩展： 1 x M.2B key 3052/2242 (USB 3.1 Gen2/USB 2.0)，1 x M.2E 键 2230 (PCIe x1/USB 2.0)、1 x Nano SIM 卡插槽

音频编解码器： SGTL5000

以太网 PHY： AR8035

Rear I/O： 2 x GbE (RJ-45)、1 x RS485 (2-线)、2 x USB 3.1 Gen1、2 x USB 2.0、1 x HDMI

Internal I/O： 1 x RS232、1 x RS232/422/485（2.0mm 间距）、2 x USB 2.0（2.00mm 间距，第 2 个 USB 选自 M.23052), 1 x Micro USB OTG, 1 x LVDS LCD 面板连接器, 1 x LCD/Intverter 电源, 1 x 音频（线路输出/麦克风输入）, 1 x 8 位 DIO, 1 x uSD 卡, 2 x CAN 总线 2.0b (在工业 CPU Sku 上), 1 x I2C / 触摸

看门狗定时器：系统复位，可通过软件在 1 至 255 秒之间编程

电源：9~36VDC 宽范围；注1：在 -30~80°C 工作温度下支持 9V~24VDC；注 2：在 70°C 工作温度下支持 36VDC；2 极端子板（默认），同层 4 针垂直电源连接器；典型值：i.MX 8M Plus Quad，12V，3.6Watt；最大值：i.MX 8M Plus Quad，12V，5.28Watt；电池：CR2032 纽扣电池

操作系统支持： Linux Yocto 5.0（默认）、Debian 12（根据要求）、Android 10（根据要求）

环境：工作温度：-30 至 80°C；存储温度：-40 至 85°C；工作湿度：5 至 90% 相对湿度；存储湿度：5 至 90% 相对湿度；MTBF（i.MX 8M Plus Quad）：632,710 小时（25°C）；386,370 小时（45°C）；252,204 小时（60°C）；138,544 小时（80°C）（Telcordia 第 4 版，GB，GC - 地面良性，受控）

机制： 3.5" SBC 外形；146 毫米（5.75 英寸）x 102 毫米（4.02 英寸）；PCB：1.6mm; Top Side: 15mm; Bottom Side: 4mm

Certifications: CE, FCC, RoHS, UKCA

Packing List: 1 M8MP553 board, 1 Terminal block for RS485 (COM3) 342-361021-000G, 1 Heatsink (Height: 21mm) A71-008168-000G

Country of Origin: Taiwan

订购信息

M8MP553-ECC-41QDI: 四核处理器, 4 GB 内存, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0，电源 9~36VDC，无风扇设计，-30 至 80°C

M8MP553-ECC-21DLI：双核处理器，2 GB 内存，eMMC 16 GB，2 GbE，1 RS-232，1 RS-232/422/485，2 USB 3.1 Gen1、4 个 USB 2.0、电源 9~36VDC、无风扇设计、-30 至 80°C

M8MP553-ECC-81QDI：四核处理器、8 GB 内存、eMMC 16 GB、2 GbE、1 RS-232、1 RS-232/422/485、2 个 USB 3.1 Gen1、4 个 USB 2.0、电源 9~36VDC、无风扇设计、-30 至 80°C

。 可选项

2 极端子转 DC 插孔电缆 (A81-004013-000G)

电源适配器 60W，12V，DC 插孔 (671-106012-000G)

USB 2.0 电缆，长度：200 毫米 (A81-001032-016G)

COM 端口电缆，长度：250 毫米，COM1/4 (A81-009595-016G)

音频，长度：300 毫米 (A81-022031-016G)

散热片，高度：11 毫米 (A71-808351-000G)

带电缆的调试控制台，长度：500 毫米 (770-IMX8M1-000G)

标签

Edge AI Computing

NXP

IoT

5G

ARM

Fanless Design

Compact Size

4K2K Dis...y

Linux

Android

Multiple扩展

DDR4

低功耗

RoHS认证

CE认证

FCC认证

UKCA认证

恩智浦i.MX 8M

主要特性/技术规格

• 处理器：i.MX 8M Plus，四核/双核，最高 1.8GHz
• 内存：2GB/4GB/8GB LPDDR4
• 存储：eMMC 16GB（最高 64GB），1 x uSD 卡
• 显示屏：1 x HDMI、1 x LVDS，支持双屏显示
• 以太网：2 x GbE (RJ-45)
• USB: 2 x USB 3.1 Gen1、4 x USB 2.0、1 x Micro USB OTG
• 串行：1 x RS485、1 x RS232、1 x RS232/422/485
• 扩展：1 x M.2 B 键、1 x M.2 E 键、1 x Nano SIM 卡插槽
• CAN 总线：2 x CAN 总线 2.0b
• 音频：SGTL5000 编解码器，1 x 音频（线路输出/麦克风输入）
• 电源：9~36VDC，典型值 3.6W，最大值 5.28W
• 工作温度：-30°C 至 80°C
• 认证：CE、FCC、RoHS、UKCA
• 操作系统支持：Linux Yocto 5.0、Debian 12、Android 10
• Dimensions：146mm x 102mm (3.5" SBC)
• 原产地：台...湾

---
