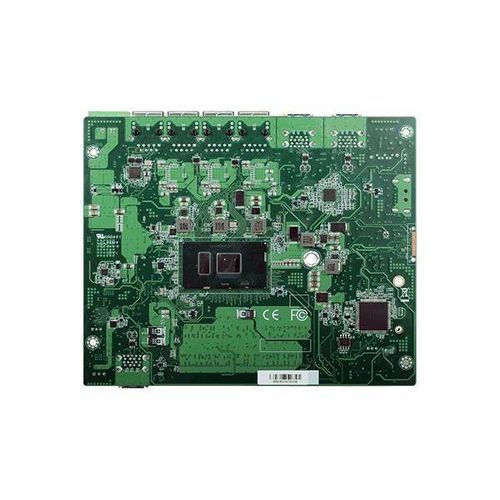

4"SBC SU256-SCM

第六代 Intel® Core™Intel® Core™ i7-7600USATA3

产品概述

• 第6代 Intel® Core™ 4" SBC
• 双通道 DDR4 2400MHz 高达8GB
• 单显示：HDMI 分辨率高达 4096x2304 @ 60Hz
• 多扩展：1 mini PCIe
• 丰富的 I/O：4 Intel GbE，6 USB 3.0

特点

• COM ESD 保护：空气间隙 ±15kv
• 宽温：-20~70°C
• 无风扇设计
• 4K2K 显示
• HDMI 显示

认证

• RoHS 认证
• CE 认证
• FCC 认证

系统规格
处理器
第6代 Intel® Core™ 处理器，BGA 1356 (Skylake-U*)
Intel® Core™ i7-6600U 处理器，双核，4M 缓存，2.6GHz (3.4GHz)，15W
Intel® Core™ i5-6300U 处理器，双核，3M 缓存，2.4GHz (3.0GHz)，15W
Intel® Core™ i3-6100U 处理器，双核，3M 缓存，2.3GHz，15W
Intel® Core™ i7-7600U 处理器，双核，4M 缓存，2.8 GHz(3.9 GHz)，15W
内存
2 x 260-pin SO-DIMM 高达8GB (1R*8)
双通道 DDR4 2400MHz
BIOS
Insyde SPI 128Mbit

图形
控制器
Intel® HD Graphics GT 系列
功能
OpenGL 5.0, DirectX 12, OpenCL 2.1
硬件解码：AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
硬件编码：AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
显示
1 x HDMI

扩展
SSD
支持高达 1 x 闪存模块 mSATA SATA 3.0
接口
1 x 全尺寸 Mini PCIe

以太网
控制器
3 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe with iAMT9.5 (10/100/1000Mbps) (仅 Core i7/i5 支持 iAMT)

前 I/O
USB
2 x USB 3.0

后 I/O
以太网
4 x GbE (RJ-45)
USB
4 x USB 3.0

内部 I/O
显示
1 x HDMI
SATA
1 x SATA 3.0
LPC
1 x LPC
SMBus
1 x SMBus

看门狗定时器
输出 & 间隔
系统重置，通过软件可编程从 1 到 255 秒

安全
TPM
TPM 2.0 (选项)

电源
类型
宽范围 15~36V
连接器
端子块
功耗
典型：6600U:19V @ 0.33A (6.27Watt)
最大：6600U:19V @ 2.01A (38.19Watt)
RTC 电池
CR2032 纽扣电池

操作系统支持
Microsoft
Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10 WES 7
WE8S
CentOS 7 (1804)

环境
温度
工作：-20 到 70°C
存储：-40 到 85°C
湿度
工作：5 到 90% RH
存储：5 到 90% RH
MTBF
273,084 小时 @ 25°C; 234,185 小时 @ 45°C ; 196,965 小时 @ 60°C ; 170,277 小时 @ 70°C
计算模型：Telcordia Issue 4
环境：GB, GC - 地面良性，受控

机制
尺寸
4" SBC 形式因素
165mm x 135mm
高度
PCB: 1.6mm 上侧: 16.5mm, 下侧: 4mm

标准和认证
认证
CE, FCC, RoHS

包装清单
包装清单
1 SU256-SCM 板
1 散热器 (28.4mm) A71-008158-000G

原产国
原产国
台湾

订购信息
型号名称: SU256-SCM
部件号: 770-SU2561-000G
描述: 无风扇, Intel® Core™ i7-7600U, 1 HDMI, TPM2.0, 4 LAN, 6 USB 3.0, 15~36V, -20 到 70°C

技术规格 / 特点

• 第6代 Intel® Core™ 4" SBC
• 双通道 DDR4 2400MHz 高达8GB
• 单显示：HDMI 分辨率高达 4096x2304 @ 60Hz
• 多扩展：1 mini PCIe
• 丰富的 I/O：4 Intel GbE，6 USB 3.0
• COM ESD 保护：空气间隙 ±15kv
• 宽温：-20~70°C
• 无风扇设计
• 4K2K 显示
• HDMI 显示
• RoHS, CE, FCC 认证
• 尺寸：165mm x 135mm
• 工作温度：-20 到 70°C
• 电源：宽范围 15~36V
