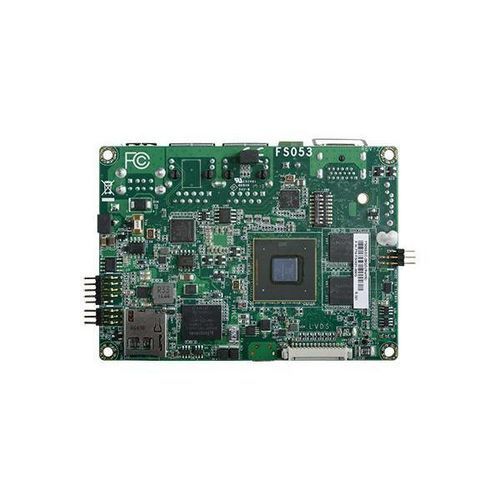

Pico-ITX/2.5"主板 FS053

NXP i.MX6Intel®DDR3L DRAM

Product Overview

• NXP i.MX6 Processor 2.5" Pico-ITX
• Expansion: 1 Mini PCIe, 1 SD
• DDR3L SDRAM memory down, up to 4GB
• Dual independent dis...ys：HDMI + LVDS
• Rich I/O：2 GbE、2 COM、4 USB 2.0

状态

• 已启动

特性

• COM ESD 保护：气隙 ±15kv
• 宽温： -20~70°C
• 宽电压： 9~36V DC-in
• 显示：HDMI
• 迷你 PCIe

。 认证

• RoHS 认证
• CE 认证
• FCC 认证

规格系统图形扩展以太网后部输入/输出输入/输出内部输入/输出看门狗定时器电源操作系统支持环境机制标准和认证包装清单 下载按钮 "下载驱动程序。 原产地订购信息

FS053-BC-28QD：无风扇，I.MX6 Quad 1.0GHz、2GB DDR3L SDRAM、8GB eMMC、2 LAN、2 COM、4 USB、9~36V DC（位于接线柱中）、0 至 60°C

FS053-BC-18DL：无风扇、i.MX6 Dual Lite 1.0GHz、1GB DDR3L SDRAM、8GB Emmc、2 LAN、2 COM、4 USB、9~36V DC（位于接线柱中）、0 至 60°C

。 可选项

• 散热器：高度：16.8 毫米
• 通信电缆：长度：250 毫米，1 个 COM 端口
• USB 2.0 端口电缆：长度：200mm，1 个 USB 端口
• 用于 SATA 和 LCD 背光的电源线：长度：155 毫米
• 电源适配器：60W, 12V, DC 插孔

。 技术特性/规格

• 处理器：NXP i.MX6 Cortex-A9 Dual Lite/Quad, 1.0 GHz
• 内存：1GB/2GB/4GB DDR3L SDRAM
• BIOS：4MB NOR Flash
• 显示屏：HDMI 最高 1920x1080 @ 60 Hz，LVDS 最高 1366x768 @ 60 Hz
• 扩展：1 x 全尺寸 Mini PCIe (PCIe/USB)
• 以太网：2 x GbE (RJ-45)，ATHEROS AR8033，LAN7500
• USB：4 x USB 2.0（2 个后置，1 个 OTG，1 个内置）
• 串行：1 x RS-485（后置），1 x RS-232/422/485（内置）
• eMMC：8GB/16GB/32GB 板载
• SATA：1 x SATA 2.0（仅限四核处理器）
• DIO：1 x 8 位 DIO
• SD：1 x Micro SD 插槽
• 电源：9~36V DC，端子台（2 针），典型值：4.26W，最大：7.58W
• 操作系统：Yocto (1.8)，Android (5.1.1)
• 工作温度：-20 至 70°C/0 至 60°C
• 尺寸：100mm x 72mm (2.5" Pico-ITX)
• 认证：CE, FCC, RoHS

。
