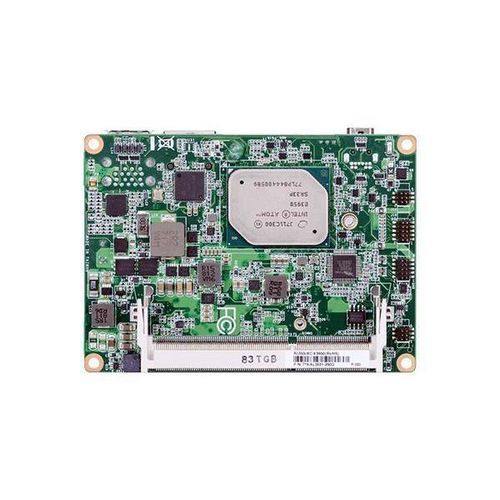

Pico-ITX/2.5"主板 AL053嵌入式Intel® Atom E3900Intel® Pentium® N4200
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 尺寸
- 嵌入式, Pico-ITX/2.5"
- 处理器
- intel® celeron® N3350, Intel® Pentium® N4200, Intel® Atom E3900
- 芯片组
- Intel®
- 内存
- DDR3L SO-DIMM
- 插槽
- M.2, 小型 PCI
- 应用
- 工业, 嵌入式
- 操作系统
- Linux, Windows 10
- 内存频率
- DDR3L 1866 MHz
- 可连接性
- LVDS, USB2.0, USB 3.0, USB 3.1, HDMI, RJ45, DisplayPort
产品介绍
产品概述
主要特点
认证
产品详情
技术规格
- 2.5" Pico-ITX，搭载Intel Atom®/Pentium®/Celeron®
- 设计具有低功耗、丰富的I/O、宽电压
- 适用于工业控制、数据采集、工业数字标牌、物联网应用
主要特点
- Intel Atom®处理器E3900
- 1 DDR3L SODIMM，最高8GB
- 两个独立显示器：LVDS + Mini DP++
- 扩展和存储：1 Mini PCIe，1 M.2，1 SMBus
- 丰富的I/O：1 Intel GbE，1 COM，2 USB 3.1 Gen1，2 USB 2.0
- 状态：已发布
认证
- RoHS认证
- CE认证
- FCC认证
产品详情
- 坚固设计和节能效率适用于深度嵌入式应用：在14nm制造节点的Goldmont架构下，增强的处理能力、低功耗、出色的图形性能。小尺寸、无风扇，支持-40°C至+85°C的扩展温度范围，适用于空间受限和热限制的嵌入式应用。
- 宽工作温度范围与无风扇设计：在-40°C至+85°C的工作温度范围内生存。出色的无风扇设计适用于系统集成。
- 节能但高性能：处理和密集图形性能（Gen9）提高30%，平均节省9瓦TDP能量。
- 体验4K UHD高分辨率的清晰度：增强的图形引擎支持4K高分辨率（DP：4096x2304 @ 60Hz）和三个独立显示器，适用于医疗和多媒体解决方案。
- 多种存储选择：支持高速SATA 3.0驱动器、SSD和eMMC 5.0，最高128GB。高级M.2接口适用于Wi-Fi/LTE/mSATA，适用于自动化、存储和物联网设备。
- 完整的产品线：基于E3900系列处理器，包括Mini-ITX、SBC、Pico-ITX、COM Express、Qseven R2.1。
- 与Windows 10兼容的无限物联网可能性：小尺寸、坚固设计，准备满足物联网需求，简化物联网连接设备的开发。
技术规格
- 处理器： Intel Atom®处理器E3900系列，BGA 1296；x7-E3950（四核，2M缓存，1.6GHz/2.0GHz，12W），x5-E3940（四核，2M缓存，1.6GHz/1.8GHz，9.5W），x5-E3930（双核，2M缓存，1.3GHz/1.8GHz，6.5W），Pentium® N4200（四核，2M缓存，1.1GHz/2.5GHz，6W），Celeron® N3350（双核，2M缓存，1.1GHz/2.4GHz，6W）
- 内存： 一个204针SODIMM，最高8GB，单通道DDR3L 1866MHz
- BIOS： Insyde SPI 128Mbit（仅UEFI启动）
- 图形： Intel® HD Graphics；OpenGL 4.2，Direct X 11.1，OpenCL 1.2，OGL ES 3.0；硬件解码：H.264，MPEG2，VC1，VP8，H.265，MPEG4；硬件编码：H.264，MPEG2，MPEG4
- 显示： 1 x Mini DP++（最高4096x2160 @ 60Hz），1 x LVDS（双通道18/24位，最高1920x1200 @ 60Hz），双显示：LVDS + Mini DP++
- 存储： 1 x M.2 B key 2242（PCIe/USB 2.0/SATA 3.0）
- 扩展： 1 x 全尺寸Mini PCIe（PCIe/USB 2.0，可选USB 3.1 Gen1/USB 2.0）
- 音频： Realtek ALC888S-VD2-GR
- 以太网： 1 x Intel® I210AT PCIe（10/100/1000Mbps），1 x Intel® I210IT PCIe（10/100/1000Mbps，按需提供）
- 后I/O： 1 x GbE（RJ-45），2 x USB 3.1 Gen1，1 x Mini DP++
- 内部I/O： 1 x RS-232/422/485，2 x USB 2.0，1 x LVDS LCD面板连接器，1 x LCD/逆变器电源，1 x 音频（线路输出/麦克风输入），1 x 8位DIO，1 x SMBus
- 看门狗定时器： 系统重置，通过软件可编程1到255秒
- 安全性： fTPM 2.0
- 电源： 9~36V DC，2针端子块；典型：E3950:12V @ 0.35A（4.20瓦）；最大：E3950:12V @ 1.90A（22.8瓦）；RTC电池：CR2032纽扣电池
- 操作系统支持： Windows 10 IoT Enterprise（64位），Linux（仅UEFI）
- 环境： 操作：0至60°C，-20至70°C，-40至85°C；存储：-40至85°C；湿度：操作/存储：5至90% RH；MTBF：715,458小时 @ 25°C；482,964小时 @ 45°C；335,469小时 @ 60°C
- 机制： 2.5" Pico-ITX外形尺寸，100mm x 72mm；PCB：1.6mm；顶部：15mm；底部：8mm
- 认证： CE，FCC，RoHS
- 包装清单： 1 AL053板，1 散热器（高度：11mm）E系列CPU：A71-808308-010G / N系列CPU：A71-808309-010G
- 原产国： 台湾
