交流减速电机 Model 1260

单相蜗杆螺旋齿轮

产品

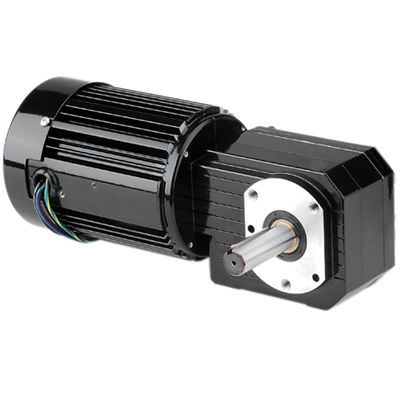

型号1260 Metric 42R-GB系列 AC 直角齿轮电机

概述
来自Metric 42R-GB系列的直角AC齿轮电机。完全封闭，防护等级IP-20，风扇冷却以实现高输出功率。公制安装螺纹和公制驱动轴尺寸。采用硬化蜗轮和斜齿传动，齿轮和轴承均为永久润滑，以提高径向承载能力并延长使用寿命。

规格

• 转速 (rpm)：23
• 额定扭矩 (Nm)：23
• 额定扭矩 (lb-in)：204
• 功率 (瓦)：100
• 功率 (HP)：1/7.5
• 电压：230 V
• 频率：50 Hz
• 相数：1
• 电流：0.78 A
• 齿比：60
• 径向载荷 (N)：900
• 径向载荷 (lbs)：200
• 长度 XH (mm)：294
• 长度 XH (inch)：11.57
• 重量 (kg)：8
• 重量 (lbs)：17.5
• 接线图：07410021
• 电容件号：49401154
• 产品类型：42R5BFCI-GB
• HPDecimal：0.1333

标准特性

• 公制安装螺纹和公制驱动轴尺寸。
• 完全封闭，IP-20防护等级。
• 风扇冷却以获得高输出功率。
• 在类A限制内运行的类“B”绝缘系统，以延长绕组和润滑剂寿命。
• 铝制中心环和端盖，具有高热效率和低重量。
• 无通风齿轮箱。
• 电机和输出轴采用工业唇形密封。
• 全系列轴承以提高径向承载能力并延长寿命。
• 采用油润滑的永久润滑齿轮以延长寿命。
• 硬化的斜齿输出齿轮，运行安静且输出扭矩高。
• 青铜蜗轮，承受高冲击载荷。
• 硬化并研磨的蜗轮，强度高且寿命长。

可用文档 / 下载

• 提供CAD图纸（PDF、DWG、STEP格式）。
• 提供接线图（接线图编号07410021）。
• 提供安全数据表（参考ExxonMobil MSDS）。

可选配件

• 用于33A、34R、42A、42R和48R电机与齿轮电机的压铸端子盒套件（型号0984）。
• 带接线端子的压铸公制端子盒套件（型号1984）。
• 电容；塑料盒型；7.5MFD 370V（件号49401154）。
• 用于34R、42R、48R、42R-FX、33A、42A库存电机与齿轮电机的大型压铸端子盒套件（型号0986）。

技术规格

• 转速：23 rpm
• 额定扭矩：23 Nm (204 lb-in)
• 功率：100 W (0.1333 HP)
• 电压/频率：230 V, 50 Hz, 单相
• 电流：0.78 A
• 齿比：60
• 径向载荷能力：900 N (200 lbs)
• 长度 XH：294 mm (11.57 in)
• 重量：8 kg (17.5 lbs)
• 接线图参考：07410021
• 电容件号：49401154
• 产品类型：42R5BFCI-GB
