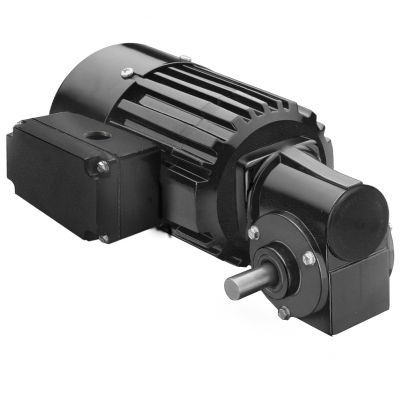

交流减速电机 Model 1487

单相蜗杆正交

产品
Metric 34R-3F 系列的 Model 1487 交流直角齿轮电机。该单相交流齿轮电机适用于公制安装螺纹和公制传动轴尺寸。

规格（如页面所示）
速度 (rpm) : 47
额定扭矩 (Nm) : 3.8
额定扭矩 (lb-in) : 34
功率 (W) : 50
功率 (HP) : 1/15
电压 (V) : 230
Hz : 50
相数 : 1
电流 (A) : 0.50
传动比 : 30
径向载荷 (N) : 180
径向载荷 (lbs) : 40
长度 XH (mm) : 221
长度 XH (inch) : 8.69
重量 (kg) : 4.5
重量 (lbs) : 10.1
接线图 : 07410021
电容器零件号 : 49401068
产品型号 : 34R4BFCI-3F
HPDecimal : 0.0667

标准特性

• 公制安装螺纹和公制传动轴尺寸。
• 铸造端子箱，配有接线端子块。IP-44。
• 风扇冷却以提供较高输出功率。
• “B”类绝缘系统在“A”类限值内运行，以延长绕组和润滑剂寿命。
• 铝制中心环和端盖，具有高热效率且重量轻。
• 电机轴和输出轴的工业唇形密封。
• 输出轴上的青铜套轴承由毡芯和油槽供油，运转安静。
• 齿轮采用半流体润滑脂永久润滑，使用寿命长。
• 青铜蜗轮以提高抗冲击能力。
• 经过硬化和磨削的蜗轮以增强强度和延长寿命。

可下载资源（页面列出类型）
为该产品提供 CAD 图纸（PDF/DWG/STEP 可选）、接线图、安全数据表。

可选配件（页面列出）

• 适用于 3F 齿轮电机的底板安装套件 [model 0967]
• 适用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的铸造端子箱套件 [model 0984]
• 带端子块的铸造公制端子箱套件，适用于 33A、34R、42A、42R 和 48R [model 1984]
• 电容器；塑料盒型；5.0 MFD / 400V [Item 49401068]
• 适用于 34R、42R、48R、42R-FX、33A、42A 现货电机和齿轮电机的大型铸造端子箱套件 [model 0986]

备注
单相 230 V / 50 Hz，风扇冷却，铸造端子箱 IP-44，带接线端子块。齿轮永久润滑；青铜蜗轮和青铜套轴承。

特性 / 技术规格

• 型号：Model 1487
• 系列：Metric 34R-3F Series
• 速度：47 rpm
• 额定扭矩：3.8 Nm (34 lb-in)
• 功率：50 W (1/15 HP, HPDecimal 0.0667)
• 电压 / 频率：230 V / 50 Hz (单相)
• 电流：0.50 A
• 传动比：30
• 径向载荷能力：180 N (40 lbs)
• 长度 XH：221 mm (8.69 in)
• 重量：4.5 kg (10.1 lbs)
• 接线图参考：07410021
• 电容器零件号：49401068
• 产品类型标识：34R4BFCI-3F
