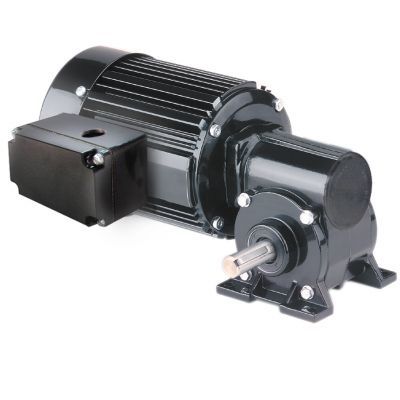

交流减速电机 Model 1678

单相蜗杆正交

概述
公制42R-5N系列交流直角齿轮减速电机 — 型号1678。单相单元，采用公制安装和公制驱动轴尺寸，适用于需要紧凑直角传动的工业应用。

规格
转速 (rpm)：32
额定扭矩 (N·m)：12.8
额定扭矩 (lb-in)：113
功率 (W)：100
功率 (HP)：1/7.5
电压 (V)：230
Hz：50
相数：1
电流 (A)：0.83
传动比：40
径向载荷 (N)：800
径向载荷 (lbs)：180
长度 XH (mm)：260
长度 XH (inch)：10.25
重量 (kg)：7.3
重量 (lbs)：16.3
接线图：07410021
电容器部件号：49401154
产品类型：42R5BFCI-5N
HPDecimal：0.1333

标准特性

• 公制安装螺纹和公制驱动轴尺寸，便于直接整合到公制系统。
• 全封闭 IP-20 防护等级，保护内部组件免受接触和污染。
• 风扇冷却电机以维持额定输出。
• 在类A限值内运行的类B绝缘系统，可延长绕组和润滑剂寿命。
• 铝制中环和端盖，提高散热性能并减轻重量。
• 无通风齿轮箱以保持润滑剂并防止污染。
• 电机轴和输出轴采用工业唇形密封，在负载下提供可靠密封。
• 全系采用滚针轴承，提高径向载荷能力和使用寿命。
• 齿轮采用永久油润滑，延长维护周期。
• 青铜蜗轮以应对冲击载荷并提供耐用啮合。
• 经淬火和磨削的蜗杆，确保强度和长寿命。

可选配件

• 适用于33A、34R、42A、42R和48R电机及齿轮减速电机的压铸端子箱套件（型号0984）
• 带接线端子的公制压铸端子箱套件，适用于33A、34R、42A、42R和48R（型号1984）
• 电容；塑料盒型；7.5MFD 370V（项目号 49401154）
• 适用于34R、42R、48R、42R-FX、33A、42A现货电机及齿轮减速电机的大型压铸端子箱套件（型号0986）

CAD / 图纸 / 图示

• CAD图纸可用：INF M0334B (PDF / DWG / STEP)
• 接线图参考：07410021

技术参数

• 转速：32 rpm
• 额定扭矩：12.8 N·m (113 lb-in)
• 功率：100 W (1/7.5 HP)
• 电压：230 V，50 Hz，单相
• 电流：0.83 A
• 传动比：40
• 径向载荷能力：800 N (180 lbs)
• 长度 XH：260 mm (10.25 in)
• 重量：7.3 kg (16.3 lbs)
• 接线图：07410021
• 电容器部件号：49401154
• 产品类型：42R5BFCI-5N
