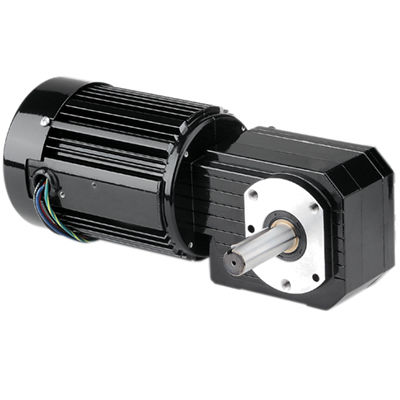

交流减速电机 Model 1264

单相蜗杆螺旋齿轮

产品
Model 1264，属于 Metric 42R-GB 系列交流直角齿轮减速电机。单相交流直角齿轮电机，适用于公制安装和公制驱动轴尺寸，面向需要紧凑直角传动的工业应用。

规格
转速 (rpm)：7.4
额定扭矩 (Nm)：42
额定扭矩 (lb-in)：375
功率 (W)：100
功率 (HP)：1/7.5
电压：230 V
频率：50 Hz
相数：1
电流：0.78 A
齿轮比：190
径向载荷 (N)：900
径向载荷 (lbs)：200
长度 XH (mm)：294
长度 XH (inch)：11.57
重量 (kg)：8
重量 (lbs)：17.5
接线图：07410021
电容件号：49401154
产品类型：42R5BFCI-GB
HPDecimal: 0.1333

标准特性

• 公制安装螺纹和公制驱动轴尺寸。
• 全封闭，防护等级 IP-20。
• 风扇冷却以支持高输出功率。
• 采用 B 级绝缘，在 A 级限制内运行以延长绕组和润滑剂寿命。
• 铝制中环和端盖，具有高热效率且重量轻。
• 无通风齿轮箱。
• 电机轴和输出轴采用工业唇形密封。
• 全系轴承以提高径向承载能力并延长寿命。
• 齿轮采用油润滑的永久润滑设计以延长寿命。
• 出力端采用淬硬螺旋齿轮，运行安静并具高输出扭矩。
• 青铜蜗轮以提高冲击载荷承受能力。
• 蜗杆经淬火和磨削处理以增强强度和寿命。

可选附件

• 适用于33A、34R、42A、42R和48R电机及齿轮电机的压铸端子箱套件（型号0984）。
• 带接线端子块的公制压铸端子箱套件，适用于33A、34R、42A、42R和48R（型号1984）。
• 电容；塑料盒型；7.5MFD 370V（编号49401154）。
• 适用于34R、42R、48R、42R-FX、33A、42A现货电机及齿轮电机的大型压铸端子箱套件（型号0986）。

CAD 与接线
提供多种格式的 CAD 图纸（PDF、DWG、STEP）。提供接线图（接线图参考 07410021）。

技术规格

• 系列: Metric 42R-GB Series AC Right Angle Gearmotor.
• 型号: Model 1264.
• 转速: 7.4 rpm.
• 额定扭矩: 42 Nm (375 lb-in).
• 功率: 100 W (1/7.5 HP; HPDecimal 0.1333).
• 电压: 230 V，50 Hz，单相。
• 电流: 0.78 A.
• 齿轮比: 190.
• 径向承载能力: 900 N (200 lbs).
• 长度 XH: 294 mm (11.57 in).
• 重量: 8 kg (17.5 lbs).
• 接线图参考: 07410021.
• 电容件号: 49401154.
• 产品类型: 42R5BFCI-GB.
