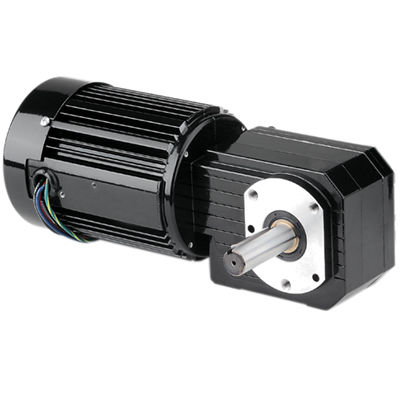

交流减速电机 Model 1262

单相蜗杆螺旋齿轮

概述 Bodine Electric 生产的 1262 型公制 42R-GB 系列交流直角减速电机。这款紧凑型直角减速电机专为公制安装和公制驱动轴尺寸设计。适用于单相交流运行，配备一体式齿轮组和永久润滑的齿轮箱。 技术参数（表格） 转速（rpm）：12 额定扭矩（Nm）：33 额定扭矩（lb-in）：290 功率（瓦）：100 功率（马力）：1/7.5 电压：230 频率：50 Hz 相数：1 电流：0.78 A 传动比：120 径向载荷（N）：900 径向载荷（磅）：200 长度 XH（毫米）：294 长度 XH（英寸）：11.57 重量（千克）：8 重量（磅）：17.5 接线图：07410021 电容器部件号：49401154 产品类型：42R5BFCI-GB HPDecimal：0.1333 标准特性

• 公制安装螺纹和公制驱动轴尺寸。
• 全封闭式，防护等级IP-20。
• 风冷设计，可实现高输出功率。
• “B”级绝缘系统在“A”级限值内运行，以延长绕组和润滑剂的使用寿命。
• 铝制中心环和端盖，具有高热效率且重量轻。
• 无通风齿轮箱。
• 电机轴和输出轴采用工业级唇形密封件。
• 全机采用轴承，以提高径向承载能力并延长使用寿命。
• 采用油润滑的永久润滑齿轮传动系统，确保长久使用寿命。
• 淬火螺旋输出齿轮，运行安静且输出扭矩高.
• 青铜蜗轮，具备高冲击载荷能力.
• 淬火并经磨削处理的蜗轮，强度高且使用寿命长.

可选配件

• 适用于 33A、34R、42A、42R 和 48R 电机及减速电机的压铸接线盒套件 [型号 0984]
• 适用于 33A、34R、42A、42R 和 48R 电机及减速电机的带接线端子块的压铸公制接线盒套件[型号 1984]
• 电容器；塑料盒式； 7.5MFD 370V [产品编号 49401154]
• 适用于 34R、42R、48R、 42R-FX、33A、42A 标准电机和减速电机专用 [型号 0986]

可用文档

• CAD图纸：PDF、DWG、STEP（提供特定产品的CAD资源）
• 接线图：PDF（接线图编号 07410021）
• 安全数据表：PDF（提供相关SDS）

技术参数 / 规格

• 型号：1262
• 系列：公制 42R-GB
• 转速：12 rpm
• 额定扭矩： 33 Nm (290 lb-in)
• 功率：100 W (0.1333 HP / 1/7.5 HP)
• 电压：230 V， 50 Hz，单相
• 电流：0.78 A
• 传动比：120
• 径向承载能力：900 N（200 磅）
• 长度 XH： 294 毫米 (11.57 英寸)
• 重量：8 公斤 (17.5 磅)
• 接线图参考： 07410021
• 电容器部件号：49401154
• 产品型号：42R5BFCI-GB
