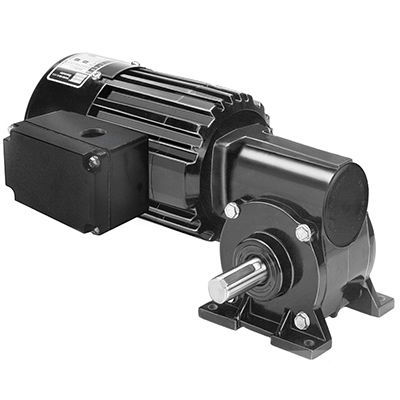

交流减速电机 Model 1468

单相蜗杆正交

产品概述
型号1468，Metric 34R-5F系列交流直角齿轮电机，适用于低速高扭矩的工业应用。单相230 V机型，提供35 rpm和6.8 Nm额定扭矩；直角输出结构，适合受限空间的安装。

主要规格

• 型号：1468
• 系列：Metric 34R-5F
• 转速：35 rpm
• 额定扭矩：6.8 Nm（60 lb-in）
• 功率：50 W（0.0666 HP）
• 电压 / 频率：230 V AC / 50 Hz
• 相数：单相（1）
• 电流：0.50 A
• 传动比：40
• 径向载荷能力：220 N（50 lbs）
• 长度 XH：232 mm（9.15 in）
• 重量：5.6 kg（12.3 lbs）

可用图纸和文件
产品CAD图纸提供PDF、DWG和STEP格式。接线图（连接图参考：07410021）提供PDF。相关材料的安全数据表（SDS）可用。

标准特性

• 公制安装螺纹和公制传动轴尺寸
• 完全封闭，IP-20
• 风扇冷却以实现更高输出功率
• B类绝缘在A类限值内运行以延长绕组和润滑剂寿命
• 铝制中环和端盖，提供良好热效率并减轻重量
• 非通风齿轮箱
• 电机和输出轴采用工业唇形密封
• 输出轴采用青铜套轴承，通过毡芯和油槽加油，运行安静
• 齿轮采用油永久润滑以延长寿命
• 青铜蜗轮以提高冲击载荷承受能力
• 蜗轮经淬火和研磨处理以提高强度和寿命

可选附件

• 适用于33A、34R、42A、42R和48R电机及齿轮电机的压铸接线盒套件（型号0984）
• 带接线端子块的压铸公制接线盒套件，适用于33A、34R、42A、42R和48R（型号1984）
• 电容，塑料盒型，7.5 MFD 370 V（件号49401154）
• 适用于34R、42R、48R、42R-FX、33A、42A库存电机及齿轮电机的大型压铸接线盒套件（型号0986）

技术规格

• 产品类型代码：34R4BFCI-5F
• 转速：35 rpm
• 额定扭矩：6.8 Nm（60 lb-in）
• 功率：50 W（0.0666 HP）
• 电压：230 V AC
• 频率：50 Hz
• 相数：单相（1）
• 电流：0.50 A
• 传动比：40
• 径向载荷能力：220 N（50 lbs）
• 长度 XH：232 mm（9.15 in）
• 重量：5.6 kg（12.3 lbs）
• 连接图参考：07410021
• 电容件号：49401154
