交流减速电机 Model 1469

单相蜗杆正交

概述

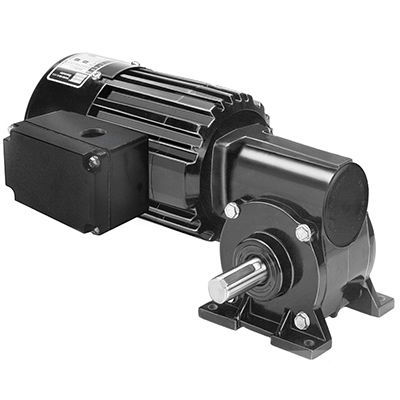

Bodine Electric 的 Metric 34R-5F 系列型号 1469，交流直角齿轮减速电机。额定工作点：23 rpm；72 lb·in（8.1 Nm）；1/15 HP（50 W）；230 V AC，单相。

CAD 图纸
型号 1469 的可下载 CAD 资源：PDF、DWG、STEP。

接线图
接线图以 PDF 提供（标识：07410021）。

安全数据表
针对本产品所用材料的安全数据表以 PDF 提供。

可选配件

• 适用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的铸造端子箱套件（型号 0984）
• 带端子块的铸造公制端子箱套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
• 电容器，塑料盒型，7.5 MFD 370V（件号 49401154）
• 适用于库存电机和齿轮电机 34R、42R、48R、42R-FX、33A、42A 的大号铸造端子箱套件（型号 0986）

标准特性

• 公制安装螺纹和公制驱动轴尺寸
• 全封闭，防护等级 IP-20
• 风扇冷却以提高连续输出能力
• B 级绝缘系统在 A 级范围内运行以延长绕组和润滑剂寿命
• 铝制中心环和端盖，提高散热效率并减轻重量
• 非通风齿轮壳体
• 电机轴和输出轴的工业唇形密封
• 输出轴采用青铜套轴承，通过毡芯和油槽供油以实现低噪声
• 齿轮采用油永久润滑以延长寿命
• 青铜蜗轮以提高抗冲击能力
• 蜗杆经硬化和磨削处理以增强强度和寿命

技术规格

• 系列：Metric 34R-5F Series AC Right Angle Gearmotor
• 型号：1469
• 转速 (rpm)：23
• 额定扭矩：8.1 Nm（72 lb·in）
• 功率：50 W（1/15 HP）
• 电压：230 V AC
• 频率：50 Hz
• 相数：1
• 电流：0.50 A
• 传动比：60
• 径向载荷：220 N（50 lbs）
• 长度 XH：232 mm（9.15 in）
• 重量：5.6 kg（12.3 lbs）
• 接线图：07410021
• 电容器零件号：49401154
• 产品类型：34R4BFCI-5F
• HP 小数：0.0666
