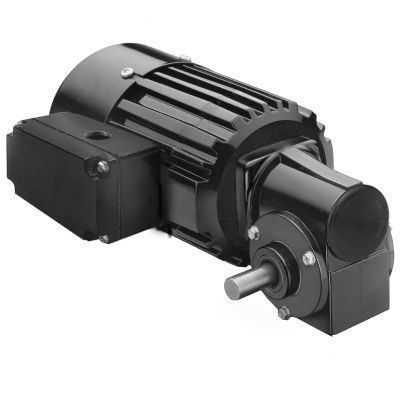

交流减速电机 Model 1490

单相蜗杆正交

产品
Metric 34R-3F 系列交流直角齿轮减速电机，型号1490。单相 230 V 50 Hz，输出 70 rpm，额定转矩 3.4 N·m，适用于需要低速大扭矩的工业场合。

规格

• 转速 (rpm)：70
• 额定转矩：3.4 N·m (30 lb-in)
• 功率：50 W (1/15 HP, HPDecimal 0.0667)
• 电压 / 频率：230 V / 50 Hz
• 相数：单相 (1)
• 电流：0.50 A
• 减速比：20
• 径向承载能力：180 N (40 lbs)
• 长度 XH：221 mm (8.69 in)
• 重量：4.5 kg (10.1 lbs)
• 接线图：07410021
• 电容件号：49401068
• 产品型号：34R4BFCI-3F

标准特性

• 公制安装螺纹及公制轴尺寸。
• 配有端子块的压铸端子箱。IP-44。
• 风扇冷却以实现较高输出功率。
• 采用 B 类绝缘并在 A 类限值内运行，以延长绕组和润滑剂寿命。
• 铝制中环和端盖，具有良好散热性且重量轻。
• 电机轴和输出轴采用工业唇形密封。
• 输出轴采用青铜套轴承，通过毛毡芯和油池供油，实现低噪运行。
• 齿轮采用半流体润滑脂永久润滑，延长使用寿命。
• 青铜蜗轮经硬化和磨削处理，具有较高抗冲击能力和耐用性。

可选配件

• 适用于 3F 齿轮电机的底板安装套件（型号 0967）。
• 适用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的压铸端子箱套件（型号 0984）。
• 带端子块的公制压铸端子箱套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）。
• 电容器；塑料盒型；5.0 MFD / 400V（件号 49401068）。
• 适用于 34R、42R、48R、42R-FX、33A、42A 的大型压铸端子箱套件（型号 0986）。

可用下载
产品的 CAD 图纸可提供 PDF、DWG 和 STEP 格式。可用接线图（Connection Diagram 07410021）和安全数据表。

特性 / 技术规格

• 型号：1490
• 系列：Metric 34R-3F
• 转速：70 rpm
• 额定转矩：3.4 N·m (30 lb-in)
• 功率：50 W (1/15 HP)
• 电压：230 V
• 频率：50 Hz
• 相数：1 (单相)
• 电流：0.50 A
• 减速比：20
• 径向承载能力：180 N (40 lbs)
• 长度 XH：221 mm (8.69 in)
• 重量：4.5 kg (10.1 lbs)
• 接线图参考：07410021
• 电容件号：49401068
• 产品类型：34R4BFCI-3F
