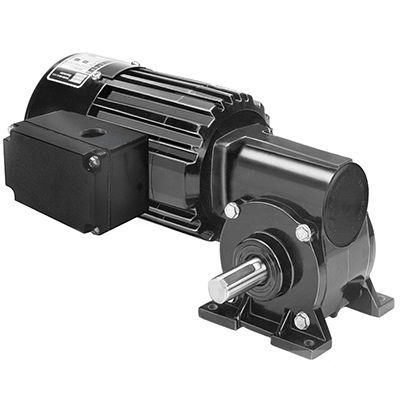

交流减速电机 Model 1465

单相蜗杆正交

产品概述
Metric 34R-5F 系列的型号 1465 为交流（AC）直角减速电机，采用公制安装螺纹和公制传动轴尺寸。电机为完全封闭结构，防护等级 IP-20，风扇冷却以提供高输出功率。采用 Class "B" 绝缘系统，在 Class "A" 限值内运行。结构包括铝制中环和端盖以提高散热效率并减轻重量、无通风齿轮箱、工业唇形密封、输出轴上的青铜套衬轴承（由毛毡芯和油槽供油）、以油永久润滑的齿轮、用于高冲击载荷的青铜蜗轮，以及硬化并研磨的蜗杆以延长使用寿命。

规格

• 转速 (rpm) : 140
• 额定扭矩 (Nm) : 2.4
• 额定扭矩 (lb-in) : 21
• 功率 (Watts) : 50
• 功率 (HP) : 1/15
• 电压 : 230
• Hz : 50
• 相数 : 1
• 电流 : 0.50 A
• 传动比 : 10
• 径向载荷 (N) : 132
• 径向载荷 (lbs) : 30
• 长度 XH (mm) : 232
• 长度 XH (inch) : 9.15
• 重量 (kg) : 5.6
• 重量 (lbs) : 12.3
• 接线图 : 07410021
• 电容器零件号 : 49401154
• 产品类型 : 34R4BFCI-5F
• HPDecimal : 0.0666

标准特性

• 公制安装螺纹和公制传动轴尺寸。
• 完全封闭，防护等级 IP-20。
• 风扇冷却以获得高输出功率。
• Class "B" 绝缘系统在 Class "A" 范围内运行，以延长绕组和润滑剂寿命。
• 铝制中环和端盖以实现高热效率和轻量化。
• 无通风齿轮箱。
• 电机和输出轴的工业唇形密封。
• 输出轴上的青铜套轴承由毛毡芯和油槽供油，运行安静。
• 齿轮以油永久润滑以延长寿命。
• 青铜蜗轮具有较高的冲击载荷能力。
• 硬化并研磨的蜗杆，确保强度和长寿命。

可选配件

• 适用于 33A、34R、42A、42R 和 48R 电机与减速电机的压铸端子箱套件（型号 0984）
• 带端子排的公制压铸端子箱套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）
• 电容；塑料盒型；7.5MFD 370V（件号 49401154）
• 适用于 34R、42R、48R、42R-FX、33A、42A 现货电机与减速电机的大型压铸端子箱套件（型号 0986）

可用文件（仅标题）

• CAD 图纸（引用 PDF、DWG、STEP 变体）
• 接线图（参考 07410021）
• 安全数据表（引用 exxonmobile 材料安全数据表）

技术规格

• 型号：1465
• 系列：Metric 34R-5F
• 转速：140 rpm
• 额定扭矩：2.4 Nm / 21 lb-in
• 功率：50 W (1/15 HP; HPDecimal 0.0666)
• 电压：230 V, 50 Hz, 单相
• 电流：0.50 A
• 传动比：10
• 径向载荷能力：132 N (30 lbs)
• 长度 XH：232 mm / 9.15 in
• 重量：5.6 kg / 12.3 lbs
• 接线图参考：07410021
• 电容器零件号：49401154
• 产品类型代码：34R4BFCI-5F
