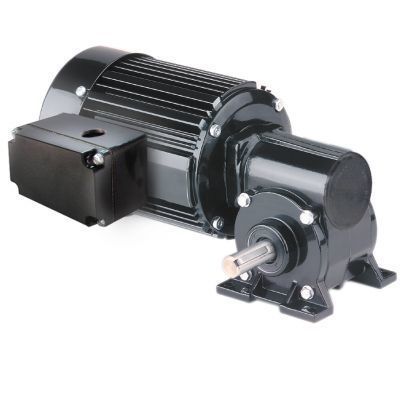

交流减速电机 Model 1623

单相蜗杆正交

产品 公制 42R-5F 系列交流直角减速电机 — 型号 1623 技术参数 转速 (rpm) ：140 额定扭矩 (Nm) ：3.6 额定扭矩（lb-in）：32 功率（瓦）：83 功率（马力）：1/9 电压（伏）：230 频率（赫兹）：50 相数：1 电流（安）：0.63 传动比：10 径向载荷（N）：45 径向载荷（磅）：10 长度 XH（毫米）：246 长度 XH（英寸）：9.69 重量（千克）：6.4 重量（磅）：14.3 接线图：07410021 电容器部件号：49401154 产品型号：42R4BFCI-5F HPDecimal：0.1111 标准特性

• 公制安装螺纹和公制驱动轴尺寸。
• 全封闭式，防护等级IP-20。
• 风冷设计，可实现高输出功率。
• “B”级绝缘系统，在“A”级限值内运行，以延长绕组和润滑剂的使用寿命。
• 铝制中心环和端盖，兼具高热效率与轻量化特点。
• 无通风齿轮箱。
• 电机轴和输出轴采用工业唇形密封件。
• 输出轴采用青铜套筒轴承，通过毛毡油毡和储油槽供油，确保运行安静。
• 采用油润滑的永久润滑齿轮传动系统，使用寿命长。
• 青铜蜗轮，具有高冲击载荷能力。
• 淬火和磨削处理的蜗轮，强度高且使用寿命长。

可选配件

• 适用于 33A、34R、42A、42R 和 48R 电机及减速电机的压铸接线盒套件 （型号 0984）
• 适用于 33A、34R、42A、42R 和 48R 电机及减速电机的带接线端子块的压铸公制接线盒套件（型号 1984）
• 电容器；塑料盒式； 7.5MFD 370V（产品编号 49401154）
• 适用于 34R、42R、48R、 42R-FX、33A、42A标准电机和减速电机（型号0986）

技术参数 / 规格

• 转速 (rpm) ：140
• 额定扭矩 (Nm) ：3.6
• 额定扭矩 (lb-in) ： 32
• 功率（瓦）：83
• 功率（马力）：1/9
• 电压：230
• 频率：50
• 相数：1
• 电流： 0.63
• 传动比：10
• 径向载荷（N）：45
• 径向载荷（磅）：10
• 长度×高度 (mm)：246
• 长度 XH (英寸)：9.69
• 重量 (kg)：6.4
• 重量 (磅)：14.3
• 接线图： 07410021
• 电容器部件号：49401154
• 产品类型：42R4BFCI-5F
• HPDecimal：0.1111
