交流减速电机 Model 1488

单相蜗杆正交

产品概述

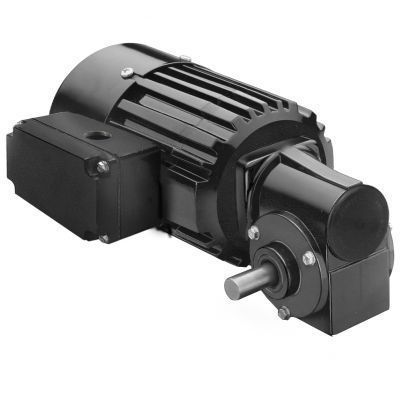

Metric 34R-3F 系列交流直角齿轮电机，Model 1488。为交流应用设计的紧凑型直角齿轮电机，配备公制安装和公制输出轴尺寸。

规格
转速 (rpm): 140
额定扭矩 (Nm): 2.1
额定扭矩 (lb-in): 19
功率 (W): 50
功率 (HP): 1/15
电压: 230 V
频率: 50 Hz
相数: 1
电流 (A): 0.50
齿比: 10
径向负载 (N): 22
径向负载 (lbs): 5
长度 XH (mm): 221
长度 XH (inch): 8.69
重量 (kg): 4.5
重量 (lbs): 10.1
接线图: 07410021
电容件号: 49401068
产品型号: 34R4BFCI-3F
HPDecimal: 0.0667

标准特性

• 公制安装螺纹和公制输出轴尺寸。
• 带端子块的压铸端子箱。IP-44。
• 风扇冷却以实现高输出功率。
• 在A类限制内运行的B类绝缘系统，以延长绕组和润滑剂的使用寿命。
• 铝制中环和端盖，具有高热效率和轻量化特点。
• 电机轴和输出轴采用工业唇形密封。
• 输出轴采用青铜套衬轴承，通过毛毡芯和油槽加油以实现低噪运行。
• 齿轮采用半流体润滑脂永久润滑，寿命长。
• 青铜蜗轮以承受较大冲击载荷。
• 蜗轮经淬火和磨削处理以保证强度和长寿命。

可用图纸与文件

• CAD 图纸：PDF、DWG、STEP（可在产品页面下载）。
• 接线图（接线图编号：07410021）。
• 安全数据表（列出工业用油安全数据表）。

可选配件

• 用于 3F 齿轮电机的底板安装套件（型号 0967）。
• 适用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的压铸端子箱套件（型号 0984）。
• 带端子块的公制压铸端子箱套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）。
• 电容；塑料盒型；5.0 MFD / 400V（零件号 49401068）。
• 适用于 34R、42R、48R、42R-FX、以及库存的 33A、42A 电机和齿轮电机的大型压铸端子箱套件（型号 0986）。

技术规格

• 型号: Model 1488
• 系列: Metric 34R-3F
• 转速: 140 rpm
• 额定扭矩: 2.1 Nm (19 lb-in)
• 功率: 50 W (1/15 HP, HPDecimal 0.0667)
• 电压/频率: 230 V, 50 Hz, 单相
• 电流: 0.50 A
• 齿比: 10
• 径向承载能力: 22 N (5 lbs)
• 长度 XH: 221 mm (8.69 in)
• 重量: 4.5 kg (10.1 lbs)
• 接线图参考: 07410021
• 电容件号: 49401068
• 产品型号代码: 34R4BFCI-3F
