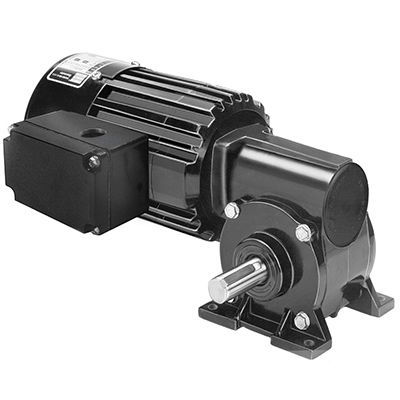

交流减速电机 Model 1466

单相蜗杆正交

产品
Model 1466 为 Metric 34R-5F 系列交流（AC）直角齿轮电机，适用于紧凑型工业传动应用。单相230 V、50 Hz，输出50 W，减速比20:1，额定转速70 rpm。Product Type: 34R4BFCI-5F。Capacitor Part No.: 49401154。Connection Diagram No.: 07410021。

规格

• 转速 (rpm)：70
• 额定扭矩 (Nm)：4.4
• 额定扭矩 (lb-in)：39
• 功率 (W)：50
• 功率 (HP)：1/15
• HPDecimal：0.0666
• 电压/频率：230 V，50 Hz，单相
• 电流 (A)：0.50
• 减速比：20
• 径向载荷：220 N (50 lbs)
• 长度 XH：232 mm (9.15 in)
• 重量：5.6 kg (12.3 lbs)

标准特性

• 公制安装螺纹和公制输出轴尺寸
• 全封闭结构，防护等级 IP-20
• 风扇冷却电机以保持稳定输出
• 采用 B 级绝缘，按 A 级限值运行以延长绕组和润滑剂寿命
• 铝制中环和端盖，散热效率高且重量轻
• 齿轮箱不通风
• 电机轴和输出轴采用工业唇形密封
• 输出轴采用青铜套轴承，通过毡芯和油槽供油，运行噪音低
• 齿轮采用油润滑以实现长期寿命
• 青铜蜗轮可承受较大冲击载荷
• 蜗轮经淬火和磨削处理以提高强度和寿命

可选配件

• 适用于33A、34R、42A、42R和48R电机及齿轮电机的压铸接线盒套件（型号0984）
• 带接线端子块的公制压铸接线盒套件，适用于33A、34R、42A、42R和48R（型号1984）
• 电容，塑料盒型，7.5 MFD 370 V（编号49401154）
• 适用于34R、42R、48R、42R-FX、33A、42A现货电机及齿轮电机的大型压铸接线盒套件（型号0986）

技术数据

• Connection Diagram No.: 07410021
• Capacitor Part No.: 49401154
• Product Type: 34R4BFCI-5F
• 转速：70 rpm
• 额定扭矩：4.4 Nm (39 lb-in)
• 功率：50 W (1/15 HP)
• 电流：0.50 A
• 减速比：20
• 径向承载能力：220 N (50 lbs)
• 长度 XH：232 mm (9.15 in)
• 重量：5.6 kg (12.3 lbs)
