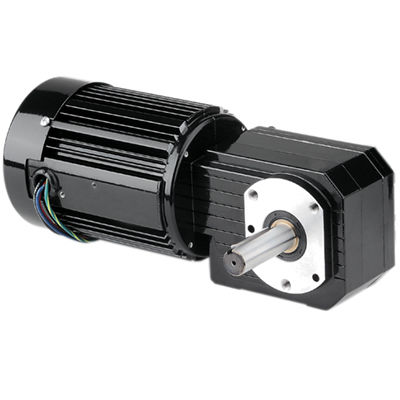

交流减速电机 Model 1266单相蜗杆螺旋齿轮
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 电机
- 交流, 单相
- 类型
- 蜗杆, 螺旋齿轮
- 轴位置
- 正交
- 功率
- 50 W...100 W
- 扭矩
- 20-50Nm
- 性能
- 静音
- 其他特性
- 铝制机箱
- 削减比率
280 unit
- 旋转速度
5 rpm
(31.4159 rad.min-1)
产品介绍
产品
交流直角齿轮电机 型号1266 Metric 42R-GB系列
规格
标准特性
可选配件
技术规格
交流直角齿轮电机 型号1266 Metric 42R-GB系列
规格
- 转速 (rpm): 5
- 额定转矩 (Nm): 43
- 额定转矩 (lb-in): 380
- 功率 (W): 100
- 功率 (HP): 0.1333 (1/7.5)
- 电压/频率: 230 V, 50 Hz, 单相
- 电流 (A): 0.78
- 传动比: 280
- 径向载荷能力: 900 N (200 lbs)
- 长度 XH: 294 mm (11.57 in)
- 重量: 8 kg (17.5 lbs)
- 接线图参考: 07410021
- 电容器件号: 49401154
- 产品类型: 42R5BFCI-GB
标准特性
- 公制安装螺纹和公制传动轴尺寸
- 完全封闭，防护等级 IP-20
- 风扇冷却以适应高输出功率
- 在类'A'限制内运行的类'B'绝缘系统以延长绕组和润滑剂寿命
- 铝制中环和端罩以提高散热效率并减轻重量
- 非通风齿轮箱
- 电机轴和输出轴上的工业唇形密封
- 整机轴承配置以提高径向载荷能力和延长寿命
- 采用油润滑的永久润滑齿轮以延长寿命
- 经硬化的斜齿输出齿轮以实现低噪和高扭矩
- 青铜蜗轮以提高抗冲击载荷能力
- 经硬化和研磨的蜗轮以提高强度和寿命
可选配件
- 适用于33A、34R、42A、42R和48R电机与齿轮电机的压铸接线盒套件（型号0984）
- 带接线端子的压铸公制接线盒套件，适用于33A、34R、42A、42R和48R（型号1984）
- 电容；塑料盒型；7.5 MFD 370 V（件号49401154）
- 适用于34R、42R、48R、42R-FX、33A、42A常备电机与齿轮电机的大型压铸接线盒套件（型号0986）
技术规格
- 型号: 1266
- 系列: Metric 42R-GB
- 转速: 5 rpm
- 额定转矩: 43 Nm (380 lb-in)
- 功率: 100 W (0.1333 HP / 1/7.5 HP)
- 电压/频率: 230 V, 50 Hz, 单相
- 电流: 0.78 A
- 传动比: 280
- 径向载荷能力: 900 N (200 lbs)
- 长度 XH: 294 mm (11.57 in)
- 重量: 8 kg (17.5 lbs)
- 接线图参考: 07410021
- 电容器件号: 49401154
