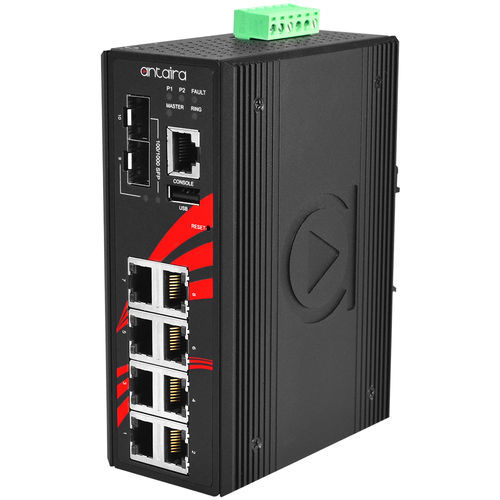

管理型网络交换机 LMP-1002G-SFP-24

10 端口式2 级千兆以太网

简介
Antaira LMP-1002G-SFP-24 是一款10口工业级千兆PoE+托管（管理型）二层以太网交换机，提供8个10/100/1000Tx PoE+端口（IEEE 802.3at/af，每端口最高30 W）和2个100/1000双速SFP插槽用于光纤上联。支持Web管理、CLI和SNMP，适用于工业控制、监控和移动PoE场景。

总体
金属IP30外壳；支持DIN导轨和可选壁挂。工作温度 -10°C 至 70°C。支持12–55 VDC 冗余输入并内置升压器，可在低压环境下提供完整48 VDC PoE。具备高EFT/ESD保护和继电器报警输出，适应恶劣工业环境。

特点

• 8 x 10/100/1000Tx PoE+ 端口（IEEE 802.3at/af），每端口最高30 W
• 2 x 100/1000 双速 SFP 插槽（光纤上联）
• 网络冗余：STP/RSTP/MSTP 及 ITU-T G.8032 ERPS（恢复时间 <50 ms）
• 管理：Web 控制台、CLI、Telnet、SNMP v1/v2c/v3
• 网络功能：IEEE 802.1Q VLAN、IGMP v1/v2/v3（最多1024组）、QoS（IEEE 802.1p）、LACP
• 安全与协议：802.1X、HTTPS、SSH/SSL、Modbus TCP、RMON、DHCP Option 支持
• PoE Ping Alarm 支持端口电源回收，系统邮件告警
• 金属IP30外壳，支持DIN导轨与壁挂；工作温度 -10°C 至 70°C；5年保修

包装清单

• 1 x LMP-1002G-SFP-24
• 1 x RJ45 转 DB9 串口控制线
• 1 x DC 线（18 AWG），带 DC 插头 5.5 x 2.1 mm
• 2 x 壁挂支架及螺丝

可选配件

• CBF-LC01LC-MD — LC to LC 1 米 多模 双工 光纤线
• DIN-RACK-2U — DIN 导轨转 19" 机架适配器，2U
• MDR-60-24 — 60W / 24 VDC / 2.5 A 工业型窄体 DIN 导轨电源
• SFP-M — 1Gb 光纤 SFP 收发器，多模 550m / LC / 850 nm
• SFP-S10 — 1Gb 光纤 SFP 收发器，单模 10 km / LC / 1310 nm

下载

• 产品资料 (系列数据表 PDF)
• 硬件手册 (系列硬件手册 PDF)
• 软件手册 V6.2 (覆盖 5–26 端口设备 的软件手册 PDF)

技术规格

• 标准：IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.3af/at、802.1d/w/s、802.1Q、802.1X、ITU-T G.8032
• 交换：Store-and-forward，交换容量 20 Gbps，MAC 表 8K，巨型帧最高 9.6 KB
• 接口：8 × 10/100/1000 BASE-T（PoE+），2 × 100/1000 SFP
• VLAN：1–4094 组；IGMP：最多 1024 组
• 管理与协议：Web、CLI、Telnet、SNMP v1/v2c/v3、DHCP、SNTP、Syslog、SSH/SSL、HTTPS、Modbus/TCP、LLDP
• 供电：可拆卸 6 针端子块；输入 12–55 VDC（冗余）带内部升压；系统功耗约 15 W（不含 PoE）
• 保护：EFT/ESD、过载与反极性保护；继电器输出 24 V DC，1 A
• 机械：金属 IP30 外壳；DIN 导轨安装；尺寸 54 × 142 × 99 mm；净重约 1.13 kg（运输重 1.5 kg）
• 环境：工作温度 -10°C 至 70°C；存储 -40°C 至 85°C；湿度 5%–95% 无冷凝
• 认证：FCC、CE、UL 60950-1、UL 61010 系列、ISA 12.12.01 (UL C1D2)、ATEX、NEMA TS2
• EMI/EMS：FCC Part 15 Class A；CE EN 55032/55024；IEC61000 系列抗扰度与浪涌测试
• 合规：RoHS；按 IEC60068 进行的稳定性测试
• 保修：5 年
