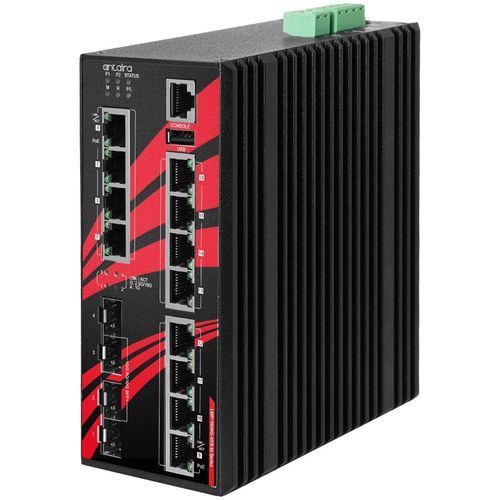

管理型以太网交换机 LMP-1604G-4XS-bt

16 端口式3 级千兆以太网

产品概述16口网管型千兆IEEE 802.3bt PoE++轻型三层以太网交换机，含12*10/100/1000T以太网端口（90W/端口）和4*1G/2.5G/10G SFP+；48-55VDC电源。5G/10G SFP+；48-55VDC 电源输入引言安泰科技的 LMP-1604G-4XS-bt(-T) 是一款 16 端口网管型千兆 PoE++ 以太网交换机，内嵌 12*10/100/1000T 以太网端口（支持 IEEE 802.3bt，最大 90W/端口）和 4*1G/2.5G/10G SFP+ 插槽（用于光纤连接）。它是一款完全可管理的轻型三层以太网交换机，预装了用户友好的网络管理控制台设计。它支持采用市场开放标准 ITU-T G.8032 以太网环保护开关（ERPS）协议的环形网络冗余功能，网络恢复时间<50ms。先进的网络过滤和安全功能，如 IGMP、VLAN、QoS、SNMP、RMON、Modbus TCP 和 802.1X/HTTPS/SSH/SSL 等，提高了确定性，改善了远程 SCADA 系统或控制网络的网络管理。LMP-1604G-4XS-bt(-T) 防护等级为 IP30，可安装在 DIN 导轨上，工作温度范围为 -40°C 至 75°C。LMP-1604G-4XS-bt(-T) 防护等级为 IP30，可安装在 DIN 导轨上，支持 -40°C 至 75°C 的扩展工作温度，还能为工业网络应用提供高 EFT 和 ESD 保护，如电力/公用事业、废水处理、石油/天然气/采矿、工厂自动化、安全监控、智能交通系统和任何其他户外或恶劣环境。以太网交换机外形小巧，所有连接均朝向前方，便于在预留空间内查看安装情况。功能支持 12*10/100/1000BASE-T 千兆 IEEE 802af/at/bt 兼容 PoE++ 端口（90W/端口）支持 4*1G/2.5G/10G SFP+ 插槽ITU-T G.8032以太网环网保护交换机 (ERPS) 协议 IEEE 802.1D STP（生成树协议）、IEEE 802.1w RSTP（快速生成树协议）、IEEE 802.1s MSTP（多生成树协议）静态路由、ARPSNMPv1/v2c/v3、RMON、Modbus TCP 和 HTTP/HTTPSRADIUS、TACACS+、802.1X AuthenticationACL、IEEE 802.1w RSTP、IEEE 802.1s MSTP。1X AuthenticationACL、IP Source GuardVLAN、QoS 和 SNMPv3IP30 坚固的金属外壳设计冗余电源输入无风扇运行电源反极性保护高 EFT 和 ESD 保护工作温度：-10°C 至 65°C5 年保修包装内容1 x DC 电缆 -18 AWG 和 DC 插孔 5.5x2.1mm1 x LMP-1604G-4XS-bt1 x 快速安装指南1 x 带螺钉的墙壁安装支架1 x RJ45 至 DB9 串行控制台电缆技术规格IEEE 标准：IEEE 802.3 10BASE-T 以太网、IEEE 802.3u 100BASE-TX 快速以太网、IEEE 802.3ab 1000BASE-T 千兆位以太网、IEEE 802.3z 千兆位光纤、IEEE 802.3ae 万兆位光纤、IEEE 802.3af/at/bt 以太网供电、IEEE 802.3x 流量控制、IEEE 802.3af/at/bt 以太网供电、IEEE 802.3af/at/bt 以太网供电、IEEE 802.3ab 1000BASE-T 千兆位以太网、IEEE 802.3z 千兆位光纤、IEEE 802.3ae 万兆位光纤。3x 流量控制、IEEE 802.3ad LACP、IEEE 802.1D STP、IEEE 802.1w RSTP、IEEE 802.1s MSTP、IEEE 802.1Q VLAN 标记、IEEE 802.1X 网络验证、IEEE 802.1p QoS/CoS、ITU-T G.8032/Y.1344 ERPS、IEEE 802.1AB LLDP处理类型：存储和转发协议：IGMP v1/v2/v3、SNMP v1/v2c/v3、TFTP、SNTP、SMTP、RMON、HTTP、HTTPS、Telnet、Syslog、DHCP 选项 66/67/82、SSH/SSL、Modbus/TCP、LLDP、IPv4/IPv6流量控制：IEEE 802.3x 流量控制、背压流量控制配置：HTTP、HTTPS、Telnet、SSH、CLI、TFTP、SNMP v3VLAN 组：4095IGMP 组：1024以太网冗余：STP/RSTP/MSTP、带 LACP 的端口中继、ERPS v1/v2 (<50ms)MAC 表大小：32KJumbo 帧： 9.6Kbytes 内存缓冲区：32Mbits 传输速率 77.37 MppsSwitching Architecture：104Gbps 以太网端口12 x 10/100/1000BASE-T(X)，PoE++（90W/端口）PoE 引脚分配：1,2,3,6 引脚为 V-、V-、V+、V+；4,5,7,8 引脚为 V+、V+、V-、V-（模式：A、B、4 对）光纤端口：4 x 1G/2.5G/10G SFP+LED 指示灯：系统：电源 1、电源 2、主控 (M)、环路 (R)、状态、PoE 负载 (P/L)；以太网：速度/链路/激活；PoE：连接到 PD 设备；SFP：链接/激活外壳：金属，IP30 保护安装：DIN 导轨，壁式安装（可选）尺寸：72 x 160 x 130 毫米72 x 160 x 130 毫米重：单位：76 磅 4.76磅；运输： 5.78 磅电源连接：一个可拆卸的 4 触点和一个 2 触点端子板输入电压：48-55V DC，冗余输入电源冗余：是继电器输出：24VDC，1A 电阻系统功耗：25W 最大。PoE 功率预算：360W360W 过载电流保护：反极性保护：有工作温度：-10° 至 65°C （14° 至 149°F）存储温度：-40°C ~ 85°C （-40°F ~ 185°F）环境相对湿度：5% 至 95% 非冷凝认证：FCC、CEEMI：FCC Part 15 Subpart B Class A、CE EN55032 Class A、EN61000-6-4 Class AEMS：CE EN55035、EN61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（浪涌）、IEC61000-4-6（CS）、IEC61000-4-8（磁场）稳定性测试：自由落体IEC60068-2-32、冲击：IEC60068-2-27、振动：IEC60068-2-6MTBF：258,072 小时绿色环保：绿色：符合 RoHS 要求保修：5 年
