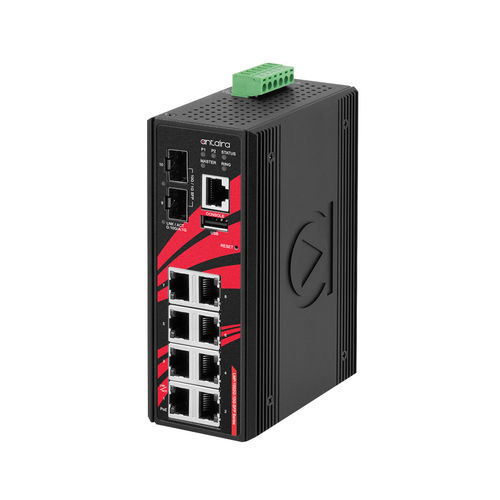

管理型网络交换机 LMP-1002G-10G-SFP

10 端口式3 级千兆以太网

简介
Antaira Technologies LMP-1002G-10G-SFP 是一款 10 端口工业级千兆 Layer 3 可管理以太网交换机，内置 8 个 PoE+ 千兆端口与 2 个双速（1G/10G）SFP+ 插槽。设备支持标准 Layer 2/Layer 3 管理功能、Jumbo Frame 及高带宽传输，适用于苛刻的工业网络场景。紧凑的金属机箱（IP30）支持 DIN 导轨安装，工作温度范围 -40°C 至 60°C，并具备 EFT 与 ESD 保护。

主要特性

• 8 x 10/100/1000Base‑T(X)，符合 IEEE 802.3af/at PoE+（每端口 30 W）
• 2 x 1G/10G SFP+ 双速光口
• 网络冗余：STP / RSTP / MSTP 及 G.8032 ERPS（恢复 <50 ms）
• 支持 IPv4/IPv6 与 DHCP Option 66/67/82
• 支持 Modbus/TCP 用于设备管理与监控
• 支持 IGMP v1/v2/v3 多播过滤；IEEE 802.1Q VLAN 分段
• 电源输入 48–55 V DC（可拆卸 6 引脚端子）；反接保护
• 支持 DIN 导轨或壁挂安装；金属机箱 IP30；工作温度 -40°C 至 60°C
• 最大 PoE 供电预算：240 W

包装清单

• 1 x LMP-1002G-10G-SFP
• 1 x 快速安装指南
• 1 x 带螺丝的壁挂支架套件
• 1 x DC 电缆 – 18 AWG & DC 插头 5.5 × 2.1 mm
• 1 x RJ45 防尘罩套件
• 1 x RJ45 转 DB9 串口控制台线

技术 — IEEE 标准

• IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3ae
• IEEE 802.3af / 802.3at PoE；IEEE 802.3x 流控
• IEEE 802.1d STP、802.1w RSTP、802.1s MSTP；ITU‑T G.8032 ERPS
• IEEE 802.1Q VLAN；IEEE 802.1p QoS；IEEE 802.1X 认证
• IEEE 802.1AB LLDP；IEEE 802.3ad 链路聚合（LACP）

协议与配置

• IGMP v1/v2/v3、SNMP v1/v2c/v3、TFTP、SNTP、SMTP、RMON、HTTP、HTTPS、Telnet、Syslog
• DHCP Option 66/67/82、SSH/SSL、Modbus/TCP、LLDP、IPv4/IPv6
• 通过 HTTP/HTTPS、Telnet、SSH、CLI、TFTP、SNMP v3 进行配置
• VLAN 组：最多 4095；IGMP 组：最多 1024

性能

• MAC 表：16K
• Jumbo frame：最大 9.6 Kbytes
• 内存缓冲区：8 Mbits
• 转发速率：14,880 pps（Ethernet）、148,800 pps（Fast Ethernet）、1,488,000 pps（Gigabit）、14,880,000 pps（10 Gigabit）
• 交换架构（背板）：56 Gbps

以太网接口

• 8 x 10/100/1000 BASE‑T(X) 端口（8 个端口均支持 PoE，30 W/端口）
• PoE 引脚分配：针脚 1,2,3,6 为 V+, V+, V-, V-（End‑span，Mode A）

光纤接口

• 2 x 1G/10G SFP+ 端口（双速）
• 波长：以 SFP 模块规格为准

LED 指示

• 系统：Power1、Power2、Master、Ring、Status
• 以太网端口：速率 / 链路 / 活动
• PoE：On 表示已连接 PD
• SFP：链路 / 活动

机械特性

• 外壳：金属，IP30 保护
• 安装：DIN 导轨（标准）或壁挂（可选）
• 尺寸（W × H × D）：54 × 142 × 99 mm
• 设备重量：2.43 lbs；运输重量：3.10 lbs

电源要求

• 电源连接：可拆卸 6 接点端子
• 输入电压：48–55 V DC，支持冗余输入
• 电源冗余：是；继电器输出：24 VDC，1 A（阻性）
• 系统功耗：15.5 W（系统）
• 最大 PoE 功率预算：240 W；具有过载和反接保护

环境限制

• 工作温度：-40° 至 60° C
• 存储温度：-40° 至 85° C
• 环境相对湿度：5% 至 95%，无凝结

认证与可靠性

• 认证：FCC、CE
• UL：标注 UL 61010‑1 / UL 61010‑2‑201
• 电磁干扰：FCC Part 15 Class A；CE EN 55032 Class A；EN 61000‑6‑4 Class A
• EMS：CE EN 55035 / EN 61000‑6‑2；IEC61000‑4‑2/3/4/5/6/8
• 可靠性测试：Free Fall IEC60068‑2‑32；Shock IEC60068‑2‑27；Vibration IEC60068‑2‑6
• MTBF：352,670 hrs；符合 RoHS；质保：5 年

下载

• Datasheet
• Hardware Manual
• Software Manual V6.1
• Quick Installation Guide

技术规格

• 品牌: Antaira Technologies
• 型号: LMP-1002G-10G-SFP
• 类型: 10 端口工业 PoE+ Layer 3 可管理以太网交换机
• 以太网端口: 8 x 10/100/1000Tx (PoE+ 30 W/端口)
• 光纤端口: 2 x 1G/10G SFP+
• 最大 PoE 预算: 240 W
• 电源输入: 48–55 V DC (可拆卸 6 引脚端子)，冗余
• 交换容量: 56 Gbps
• MAC 表: 16K；Jumbo frame: 9.6 KB
• 尺寸: 54 × 142 × 99 mm；重量: 2.43 lbs
• 工作温度: -40° 至 60° C
• 防护: IP30，金属机箱；安装: DIN 导轨 / 壁挂（可选）
• 认证: FCC、CE；列出之 EMI/EMS 标准
• 质保: 5 年
