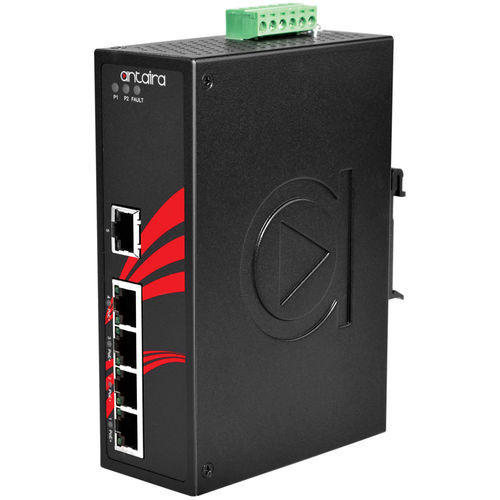

非管理型以太网交换机 LNP-0500-24-T

智能5端口嵌入式

产品概述 Antaira的LNP-0500是一款智能5端口工业非管理型以太网交换机，支持端口1至4的IEEE-802.3at合规（以太网供电Plus）。该交换机被归类为电源设备（PSE），以这种方式使用时，LNP-0500可以实现电源供应的集中化，并为每个端口提供高达30瓦的电力。LNP-0500可用于为符合IEEE 802.3af或802.3at的电力设备（PD）供电，消除了额外布线的需要，并支持IEEE 802.3/802.3u/802.3x，具有10/100BTx，全双工或半双工，MDI/MDI-X自动感应，为工业以太网网络提供经济的解决方案。此外，网络广播风暴保护和内置继电器警告功能在发生电源故障或端口中断时提醒网络工程师。 特点 - 网络广播风暴保护 - 4端口IEEE 802.3at合规PoE+功能，每端口30W - 1端口10/100Tx快速以太网 - 支持自动MDI/MDI-X功能 - 存储转发交换架构 - 2K MAC地址表 - 浪涌保护：支持2,000 VDC - ESD保护：支持6,000 VDC - 冗余电源输入设计 - 12~36VDC - 内置1个继电器输出用于端口中断报警 - IP30坚固铝制外壳设计 - 支持DIN导轨和墙面安装 - 工作温度范围EOT：-40°至75°C - 5年保修 包装内容 - LNP-0500-24-T - 安装支架 可选配件 - DIN-RACK-2U：适用于所有DIN导轨安装产品的19"机架安装适配器，2U高度 - NDR-120-24：120W单输出工业DIN导轨电源，24VDC输出 - SDR-240-24：240瓦系列/ 24 VDC / 10.0安培工业纤薄高效单输出DIN导轨电源 技术规格 技术 - IEEE标准：IEEE 802.3 10Base-T以太网，IEEE 802.3u 100Base-TX快速以太网，IEEE 802.3x流量控制，IEEE 802.3af/at以太网供电 - 处理类型：存储转发 - 协议：CSMA/CD - 流量控制：IEEE 802.3x流量控制，背压流量控制 性能 - MAC表大小：2K - 传输速率：以太网端口为14,880pps，快速以太网端口为148,800pps - 交换架构：背板（交换结构）：1.0Gbps，数据包吞吐能力（全双工）：1.488Mpps @ 64bytes 以太网接口 - 以太网端口数量：5个端口 - 10/100 BASE-T(X)：5个端口 - PoE端口：4个端口（每端口30W） - PoE引脚分配：V+, V+, V-, V-, 用于引脚1, 2, 3, 6（端跨，模式A） 机械特性 - 外壳：金属，IP30保护 - 安装：DIN导轨安装，墙面安装（可选） - 尺寸（宽×高×深）：46 × 142 × 99 mm - 重量：单元重量：1.68 lbs，运输重量：2.0 lbs 电源要求 - 电源连接：可拆卸4触点端子块 - 输入电压：12V–36V DC，冗余输入 - 电源冗余：是 - 继电器输出：24V DC，1A电阻 - 系统功耗：25瓦 - 最大PoE功率预算：120瓦 - 过流保护：存在 - 反极性保护：存在 环境限制 - 工作温度：-40°至75°C（-40°至167°F） - 存储温度：-40°至85°C（-40°至185°F） - 环境相对湿度：5%至95%无凝结 法规批准 - 认证：FCC, CE - UL 508：✔ - ISA 12.12.01（UL C1D2）：✔ - EMI：FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class A - EMS：CE EN 55024, EN 61000-6-2, IEC61000-4-2（ESD）, IEC61000-4-3（RS）, IEC61000-4-4（EFT）, IEC61000-4-5（浪涌）, IEC61000-4-6（CS）, IEC61000-4-8（磁场） - 稳定性测试：自由落体：IEC60068-2-32，冲击：IEC60068-2-27，振动：IEC60068-2-6 - 绿色：符合RoHs - 保修：5年
