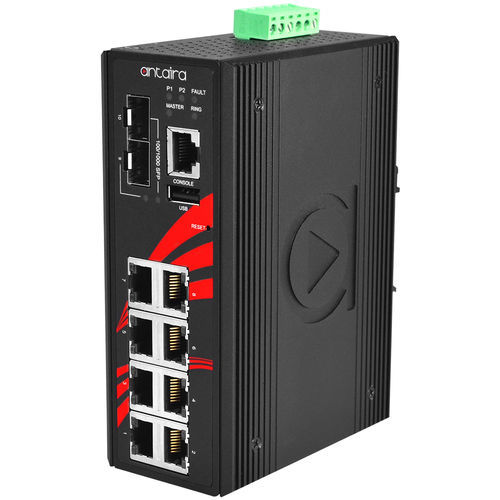

管理型网络交换机 LMP-1002G-SFP-24-T

10 端口式2 级千兆以太网

介绍
Antaira LMP-1002G-SFP-24-T 是一款 10 端口工业级千兆 PoE+ 可管理以太网交换机，具有 8 个 10/100/1000Tx 端口（IEEE 802.3at/af，每端口最高 30W）和 2 个 100/1000 双速 SFP 插槽用于千兆光纤。完全可管理的二层交换机，提供易用的 Web 管理控制台。支持通过 ITU-T G.8032 ERPS 实现环网冗余，恢复时间 <50 ms。高级网络过滤和安全功能包括 IGMP、VLAN、QoS、SNMP、端口锁定、RMON、Modbus TCP、802.1X、HTTPS、SSH 和 SSL。金属外壳 IP30，可安装于 DIN 导轨。双路电源输入 12–55 V 直流，带内置升压器，可在低电压环境下提供完整 48 VDC PoE。为电力/公用事业、给排水、石油/天然气/采矿、工厂自动化、安防监控及智能交通系统等苛刻工业应用提供高强度 EFT 与 ESD 保护。

主要特性

• 支持 8 x 10/100/1000Tx IEEE 802.3at/af（30W/端口）和 2 x 100/1000 SFP 插槽
• 网络冗余：RSTP/MSTP 和 G.8032 ERPS（恢复时间 <50 ms）
• 配置方式：Web 控制台、Telnet、CLI
• IGMP v1/v2/v3 支持，最多 1024 组
• 支持 QoS（IEEE 802.1p）及 CoS/ToS
• 支持 IEEE 802.1Q VLAN；SNMP v1/v2c/v3
• PoE Ping Alarm 功能用于 PoE 端口电源回收
• 系统告警设置以支持通过电子邮件自动通知
• 冗余电源输入设计：12–55 VDC，带内置升压器
• 外壳：金属，IP30 保护；支持 DIN 导轨和壁挂安装
• 工作温度：-40°C 至 75°C
• 保修期：5 年

包装清单

• 1 x LMP-1002G-SFP-24-T
• 2 x 壁挂支架及螺钉
• 1 x RJ45 转 DB9 串口控制线
• 1 x DC 电缆 – 18 AWG 及 DC 插座 5.5 x 2.1 mm

可选配件

• CBF-LC01LC-MD — LC 到 LC 多模双工 1 米
• DIN-RACK-2U — DIN 导轨转 19" 机架适配器，2U 高
• MDR-60-24 — 60 W / 24 VDC / 2.50 A 工业窄体 DIN 导轨电源
• SFP-M-T — 1 Gbps 多模 SFP 收发器，550 m / LC / 850 nm，-40°C 至 85°C
• SFP-S10-T — 1 Gbps 单模 SFP 收发器，10 km / LC / 1310 nm，-40°C 至 85°C

技术规格

• IEEE 标准：IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X; IEEE 802.3x flow control; IEEE 802.3af/at PoE; IEEE 802.1d STP; IEEE 802.1w RSTP; IEEE 802.1s MSTP; ITU-T G.8032 ERPS; IEEE 802.1Q VLAN; IEEE 802.1X 认证; IEEE 802.1p QoS
• 处理类型：Store-and-forward
• 协议支持：IGMP v1/v2/v3; SNMP v1/v2c/v3; TFTP; SNTP; SMTP; RMON; HTTP/HTTPS; Telnet; Syslog; DHCP Option 66/67/82; SSH/SSL; Modbus/TCP; LLDP; IPv4/IPv6
• MAC 表容量：8K
• 巨帧：9.6 Kbytes
• 内存缓冲：4 Mbits
• 转发速率：14,880 pps (Ethernet), 148,800 pps (Fast Ethernet), 1,488,000 pps (Gigabit)
• 交换架构：Back-plane (switching fabric) 20 Gbps
• 以太网接口：8 x 10/100/1000Base-T(X) 端口；PoE 端口：8 端口，30W/端口
• PoE 引脚分配：引脚 1,2,3,6 为 V+, V+, V-, V-（End-span, Mode A）
• 光纤接口：2 x 100/1000Base-(F)X SFP 端口（双速 SFP）
• 外壳：金属，IP30 级防护
• 安装：DIN 导轨（标准），壁挂（可选）
• 尺寸（宽 x 高 x 深）：54 x 142 x 99 mm
• 重量：单台重量 2.5 lbs；运输重量 3.3 lbs
• 电源连接：可拆卸 6 接点端子块
• 输入电压：12–55 V DC，冗余输入；内置升压器可从低压源输出完整 48 VDC PoE
• 电源冗余：是
• 继电器输出：24 V DC，1 A 阻性
• 系统功耗：15 瓦（待机/系统）
• 过载电流保护：具备
• 反极性保护：具备
• 环境限制：工作温度 -40°C 至 75°C；存储温度 -40°C 至 85°C；环境相对湿度 5% 至 95% 非冷凝
• 认证与批准：FCC, CE; UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI：FCC Part 15 Subpart B Class A; CE EN 55032 Class A; EN 61000-6-4 Class A
• EMS：CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge); IEC61000-4-6 (CS); IEC61000-4-8 (磁场)
• 稳定性测试：Free Fall IEC60068-2-32; Shock IEC60068-2-27; Vibration IEC60068-2-6
• 环保：符合 RoHS
• 保修：5 年
