IEEE 802.3atPoE注入器 INJ-0200G-60-24-T

IEEE 802.3btIEEE 802.3afDIN导轨

概述

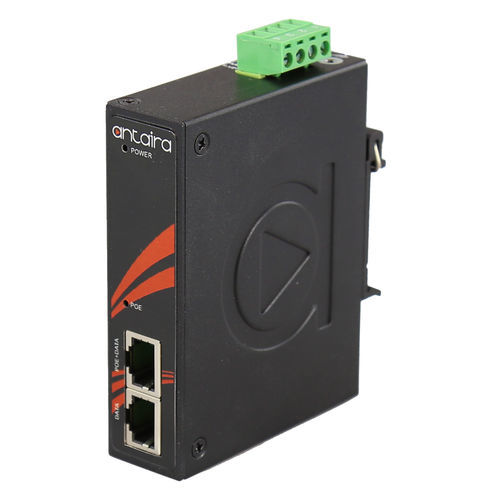

Antaira INJ-0200G-60-24-T 是一款工业级高功率 IEEE 802.3bt（Type 3）4PPoE 千兆 PoE 注入器，提供数据传输并为每个 PoE 端口最多供电 60 W。具有 IP30 金属外壳，支持 DIN 导轨或壁挂安装，并适用于-40°C 至 75°C 的宽温工业环境。

主要特性

• 10/100/1000 PoE 注入器，支持 4 对供电（4PPoE）
• 符合 IEEE 802.3af/at/bt 标准 — 每端口最多 60 W
• 宽输入支持（9–48 VDC）；支持 12–24 VDC 提供 30 W，24–48 VDC 提供 60 W
• 通过单根以太网线同时传输数据和电源（PoE）
• 宽工作温度范围：-40°C 至 75°C
• DIN 导轨或壁挂安装，紧凑金属 IP30 外壳
• 5 年保修

技术规格

• 标准：IEEE 802.3/802.3u/802.3ab；IEEE 802.3af/at/bt PoE
• 转发速率：14,880 pps（Ethernet）；148,800 pps（Fast Ethernet）；1,488,000 pps（Gigabit）
• 以太网端口：2 × 10/100/1000BaseT(X)（1 × Data IN，1 × PoE OUT）
• LED 指示：电源与 PoE
• 外壳：金属，IP30
• 尺寸（宽×高×深）：26 × 95 × 75 mm
• 重量：设备 0.60 lbs；含包装 1.0 lbs
• 安装：DIN 导轨或壁挂
• 输入电压：9–48 VDC；通过 4 针接线端子连接电源
• 保护：反极性保护与过载电流保护
• 功耗：5 W（系统）
• PoE 输出：每端口最大 60 W — 最大 PoE 预算 60 W
• 工作温度：-40°C 至 75°C；存储温度：-40°C 至 85°C
• 湿度：5%–95% 无凝结
• EMI/抗扰度：CE、FCC Class A；EN61000-6-4、EN61000-6-2；EN61000-4-2/3/4/5/6/8
• 机械/环境测试：IEC60068-2-32、IEC60068-2-27、IEC60068-2-6
• 符合 RoHS；认证：FCC、CE
• PoE 引脚分配：V+ 接于引脚 3,4,5,6；V- 接于引脚 1,2,7,8

包装清单

• INJ-0200G-60-24-T 设备
• 壁挂安装支架套件及螺钉
• 快速安装指南

应用

• 工业以太网、远程物联网设备、监控摄像头、无线接入点及需要每端口高达 60 W 的现场设备
• 适用于控制柜、交通、公共设施及户外机柜（需配合相应外部防护）

合规与保修

• 符合相关 EMI/EMC 与环境标准（详见规格）
• 符合 RoHS 要求；FCC 与 CE 认证
• 制造商 5 年保修
