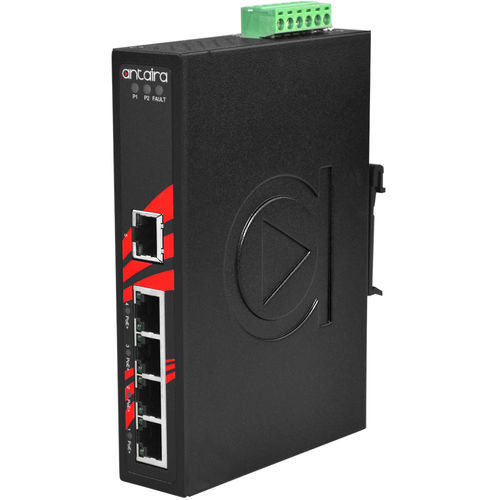

非管理型以太网交换机 LNP-0500

智能5端口嵌入式

产品概述 Antaira的LNP-0500是一款智能5端口工业非管理型以太网交换机，支持端口1至4的IEEE-802.3at合规（以太网供电Plus）。该交换机被归类为电源设备（PSE），以这种方式使用时，LNP-0500可以实现电源供应的集中化，并提供每端口高达30瓦的功率。LNP-0500可用于为符合IEEE 802.3af或802.3at的电力设备（PD）供电，消除了额外布线的需要，并支持IEEE 802.3/802.3u/802.3x，具有10/100BTx，全双工或半双工，MDI/MDI-X自动感应，为工业以太网网络提供经济的解决方案。此外，网络广播风暴保护和内置继电器警告功能在发生电源故障或端口中断时提醒网络工程师。 特点 - 网络广播风暴保护 - 4端口IEEE 802.3at合规PoE+功能，每端口30W - 1端口10/100Tx快速以太网 - 支持自动MDI/MDI-X功能 - 存储转发交换架构 - 2K MAC地址表 - EFT保护：支持2,000 VDC - ESD保护：支持6,000 VDC - 冗余电源输入设计 – 48~55VDC - 内置1个继电器输出用于端口中断报警 - IP30坚固铝制外壳设计 - 支持DIN导轨和壁挂安装 - 工作温度范围 - STD: -10°至70° C, EOT: -40°至75° C - 5年保修 包装内容 - LNP-0500 - 安装支架 可选配件 - DIN-RACK-2U: 用于所有DIN导轨安装产品的19"机架安装适配器，2U高度 技术规格 - IEEE标准：IEEE 802.3 10Base-T以太网，IEEE 802.3u 100Base-TX快速以太网，IEEE 802.3x流量控制，IEEE 802.3af/at以太网供电 - 处理类型：存储转发 - 协议：CSMA/CD - 流量控制：IEEE 802.3x流量控制，背压流量控制 - 传输速率：以太网端口为14,880pps，快速以太网端口为148,800pps - 交换架构：背板（交换结构）：1.0Gbps；数据包吞吐能力（全双工）：1.488Mpps @ 64bytes - 以太网端口数量：5个端口 - 10/100 BASE-T(X)：5个端口 - PoE端口：4个端口（每端口30W） - PoE引脚分配：V+, V+, V-, V-, 用于引脚1, 2, 3, 6（端跨，模式A） - 外壳：金属，IP30保护 - 安装：DIN导轨安装，壁挂安装（可选） - 尺寸（宽×高×深）：30 × 142 × 99 mm - 重量：单元重量：1.1 lbs；运输重量：1.45 lbs - 电源连接：可拆卸4触点端子块 - 输入电压：48V–55V DC，冗余输入 - 电源冗余：是 - 继电器输出：24V DC，1A电阻 - 系统功耗：10瓦 - 最大PoE功率预算：120瓦 - 过载电流保护：存在 - 反极性保护：存在 - 工作温度：-10°至70° C（14°至158° F） - 存储温度：-40°至85° C（-40°至185° F） - 环境相对湿度：5%至95%无凝结 - 认证：FCC, CE, UL 508, ISA 12.12.01 (UL C1D2) - EMI：FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class A - EMS：CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (磁场) - 稳定性测试：自由落体：IEC60068-2-32，冲击：IEC60068-2-27，振动：IEC60068-2-6 - 绿色：符合RoHs - 保修：5年
