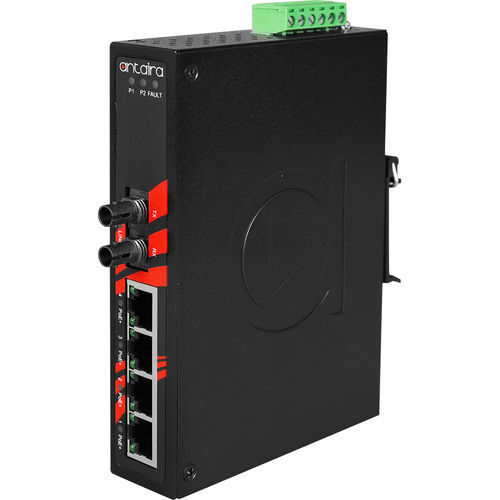

非管理型以太网交换机 LNP-0501-ST-S3

5端口嵌入式DIN导轨

产品概述: Antaira Technologies的LNP-0501-ST-S3是一款工业PoE+非管理型以太网交换机，具有4个10/100Tx快速以太网RJ45端口和1个100Fx光纤端口，配备ST型连接器，适用于单模30公里。每个以太网端口支持IEEE 802.3at高功率PoE+输出，每端口最高可达30W，非常适合需要PoE电源的应用。 LNP-0501-ST-S3具有IP30等级，并可安装在DIN导轨上，支持-10°至70°C的工作温度。它还提供以太网连接，具有PoE功能和光纤连接，适用于户外或恶劣的工业自动化应用环境，如安全监控、ITS交通监控系统、石油/天然气和采矿、电力/公用事业设施管理、水和废水处理厂以及工厂自动化中的自动化生产线。 特点: - 网络广播风暴保护 - 4端口IEEE 802.3at兼容PoE+功能，每端口30W - 1端口100Fx SC/ST型连接器（多模/单模） - 支持自动MDI/MDI-X功能 - 存储转发交换架构 - 2K MAC地址表 - 浪涌保护: 支持2,000 VDC - ESD保护: 支持6,000 VDC - 冗余电源输入设计 – 48~55VDC - 内置1个继电器输出用于端口断开报警 - IP30坚固的铝制外壳设计 - 支持DIN导轨和墙壁安装 - 工作温度范围 - STD: -10°至70°C, EOT: -40°至75°C - 5年保修 包装内容: - 1 - LNP-0501-ST-S3 - 2 - 墙壁安装支架和螺钉 - 1 - DC电缆 –18 AWG & DC插头5.5x2.1mm 可选配件: - CBF-ST01ST-SD: ST到ST 1米单模双工电缆 - DIN-RACK-2U: 用于所有DIN导轨安装产品的19"机架安装适配器，高度2U - SDR-120-48: 120瓦系列 / 48 VDC / 2.5安培 工业纤薄高效单输出DIN导轨电源 - SDR-240-48: 240瓦系列 / 48 VDC / 5.0安培 工业纤薄高效单输出DIN导轨电源 - PA-60-48-US: LNP & IMP系列电源适配器。输入100-240VAC/1.4A，输出48VDC/1.25A（美式插头） 技术规格: - IEEE标准: IEEE 802.3 10Base-T以太网, IEEE 802.3u 100Base-TX快速以太网, IEEE 802.3x流量控制, IEEE 802.3af/at Power over Ethernet - 处理类型: 存储转发 - 协议: CSMA/CD - 流量控制: IEEE 802.3x流量控制, 背压流量控制 - MAC表大小: 2K - 传输速率: 以太网端口14,880pps, 快速以太网端口148,800pps - 交换架构: 背板（交换结构）: 1Gbps - 以太网端口数量: 4个端口 - 10/100 BASE-T(X): 4个端口 - PoE端口: 4个端口（30W/端口） - PoE引脚分配: V+, V+, V-, V-, 针脚1, 2, 3, 6（端跨，模式A） - 光纤端口数量: 1个端口 - 100 BASE-FX光纤: 1个端口（ST连接器） - 波长: 1310nm（单模） - 外壳: 金属, IP30保护 - 安装: DIN导轨安装, 墙壁安装（可选） - 尺寸（宽×高×深）: 30 × 142 × 99 mm - 重量: 单位重量: 1.1 lbs; 发货重量: 1.45 lbs - 电源连接: 可拆卸6触点端子块 - 输入电压: 48V–55V DC, 冗余输入 - 电源冗余: 是 - 继电器输出: 24V DC, 1A电阻 - 系统功耗: 5瓦 - 最大PoE功率预算: 100W@48VDC, 120W@55VDC - 过流保护: 存在 - 反极性保护: 存在 - 工作温度: -10°至70°C（14°至158°F） - 存储温度: -40°至85°C（-40°至185°F） - 环境相对湿度: 5%至95%无凝结 - 认证: FCC, CE - UL 508: ✔ - EMI: FCC第15部分子部分B类A, CE EN 55032类A, EN 61000-6-4类A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2（ESD）, IEC61000-4-3（RS）, IEC61000-4-4（EFT）, IEC61000-4-5（浪涌）, IEC61000-4-6（CS）, IEC61000-4-8（磁场） - 稳定性测试: 自由落体: IEC60068-2-32, 冲击: IEC60068-2-27, 振动: IEC60068-2-6 - 绿色: 符合RoHs - 保修: 5年
