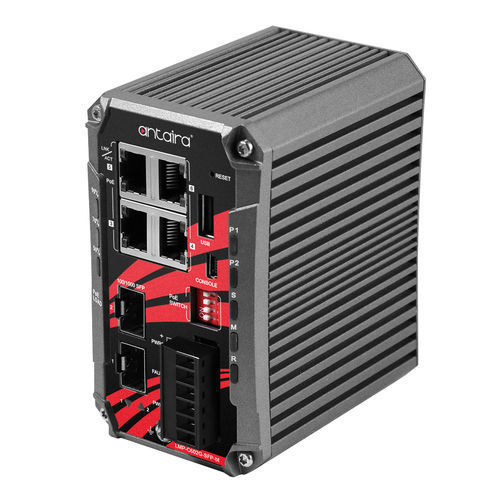

管理型以太网交换机 LMP-C602G-SFP-bt-T-V2

6 端口式3 级千兆以太网

产品概述安泰科技的 LMP-C602G-SFP-bt-T-V2 是一款 6 端口紧凑型工业千兆 PoE++ 网管型以太网交换机，内嵌 4*10/100/1000Tx 以太网端口（支持 IEEE 802.3bt，最大 90W/端口）和 2*100/1000Fx 双速率 SFP 插槽（用于光纤连接）。它是一款完全可管理的轻型三层以太网交换机，预装了用户友好的网络管理控制台设计。它支持采用市场开放标准 ITU-T G.8032 以太网环保护开关（ERPS）协议的环形网络冗余功能，网络恢复时间<50ms。LMP-C602G-SFP-bt-T-V2 的防护等级为 IP40，可安装在 DIN 导轨上。LMP-C602G-SFP-bt-T-V2 的防护等级为 IP40，可安装在 DIN 导轨上，支持 -40°C 至 75°C 的扩展工作温度。LMP-C602G-SFP-bt-T-V2 的防护等级为 IP40，可安装在 DIN 导轨上，支持 -40°C 至 75°C 的扩展工作温度，还能为电力/公用事业、废水处理、石油/天然气/采矿、工厂自动化、安全监控、智能交通系统和其他任何户外或恶劣环境等工业网络应用提供高 EFT 和 ESD 保护。以太网交换机外形小巧，所有连接都朝向前面，便于在预留空间内查看安装情况。功能支持 4*10/100/1000Tx IEEE 802.3bt 兼容型（90W/端口）和 2*100/1000 SFP 插槽网络冗余支持：RSTP/MSTP 和 G.8032 ERPS（恢复时间 <50ms）配置：支持 IGMP v1/v2/v3，最多 1024 个组支持 QoS（IEEE802.1p）和 CoS/To支持 IEEE802.1Q VLAN、SNMP v1/v2c电源输入：48~55VDC 6 针接线板反极性保护IP40 保护DIN-导轨或壁式安装工作温度 (EOT)：-40°C 至 75°C5 年保修包装内容1 - LMP-C602G-SFP-bt-T-V21 - 快速安装指南1 - 带螺钉的壁式安装支架1 - DC 电缆，18 AWG 和 DC 插孔 5.5 x 2.1mm1 - 防尘盖套件1 - 迷你 USB B 型公头至 DB9 RS232 母头电缆可选附件CBF-LC01LC-MD：LC 至 LC 1 米多模双工DIN-RACK-2U：Din-Rail 至 19" 机架安装适配器，适用于所有 Din-Rail 可安装产品，2U 高度SFP-M-T：1 个千兆光纤 SFP 收发器，多模 550M / LC / 850nm，-40º~85ºCSFP-S10-T：1 个千兆光纤 SFP 收发器，单模 10km / LC / 1310nm，-40º~85ºCCBF-ST01LC-MD：ST 至 LC 1 米多模双工电缆NDR-480-48：480W 单输出工业 Din-Rail 电源，48VDC 输出技术规格IEEE 标准：IEEE 802.3 10Tx 以太网，IEEE 802.3u 100Tx 快速以太网，IEEE 802.3ab 1000Tx 千兆以太网，IEEE 802.3z 1000Base-X 千兆光纤，IEEE 802.3at/af/bt 以太网供电，IEEE 802.3x 流量控制，IEEE 802.1d STP，IEEE 802.1w RSTP，IEEE 802.1s MSTP，ITU-T G.8032 / Y.1344 ERPS v1/ Y.1344 ERPS v1/v2、IEEE 802.1Q VLAN、IEEE 802.1p QoS/CoS、IEEE 802.1X 网络验证、IEEE 802.1AB LLDP、IEEE 802.3ad LACPProcessing Type：存储和转发协议IPv4/IPv6、IGMP v1/v2/v3、SNMP v1/v2c/v3、LLDP、LLDP-MED、HTTP、HTTPS、SSHv2、telnet、DHCP 客户端、DHCPv6 客户端、DHCP 服务器、端口镜像、DNS 客户端/代理、基于 IP 的访问过滤器、ICMPv6、系统日志、时区/夏令时、NTP 客户端、RMON、sFlow、环路检测、控制台端口、USB 配置备份/恢复、掉电警告、中继触发流量控制：IEEE 802.3x 背压流量控制配置：Http、Https、Telnet、SSH、CLI、TFTP、SNMP v3VLAN 组：4095 组IGMP 组1024 组以太网冗余：STP/RSTP/MSTP、带 LACP 的端口中继、ERPS v1/v2（<50ms）MAC 表大小：8KJumbo 帧： 9.6 Kbytes 内存缓冲区：4 Mbits传输速率以太网端口 14,880pps，快速以太网端口 148,800pps，千兆以太网端口 1,488,000pps交换架构：后平面（交换结构）：12Gbps 以太网端口数：4 个端口10/100/1000 BASE-T(X)：4 个端口PoE 端口：4 个端口（90W/端口）PoE 引脚分配：V-、V-、V+、V+，用于引脚 1、2、3、6；V+、V+、V-、V-，用于引脚 4、5、7、8 光纤端口数：2 个端口100/1000 BASE-(F)X SFP：2 个端口波长：指 SFP 模块拨码开关：按端口控制 PoE 功能LED 指示灯：系统：电源 1、电源 2、主设备（M）、环路（R）和状态（S）；以太网端口：速度/链路/激活；PoE：连接到 PD 设备；SFP 端口：PoE负载：50%、70%、90%外壳：金属，IP40 保护安装：导轨安装、壁挂安装（可选）尺寸（宽 × 高 × 深）：9 x 110 x 89.8 毫米 64.9 x 110 x 89.8 毫米重量：单位重量：2.09 磅；运输重量：2.74 磅电源连接：输入电压：48V-55V DC，冗余输入电源冗余：是继电器输出：24V DC，1A 电阻式系统功耗： 10.8 瓦最大。PoE 功率预算：240 瓦过载电流保护：存在反极性保护工作温度：-40° 至 75° C（-40° 至 167° F）存储温度：-40° 至 85° C（-40° 至 185° F）环境相对湿度：5% 至 95% 非冷凝认证：FCC、CEUL 61010-1 / UL 61010-2-201：✔EMI：FCC Part 15 Subpart B Class A、CE EN55032 Class A、EN61000-6-4 Class AEMS：CE EN55035/EN61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（浪涌）、IEC61000-4-6（CS）、IEC61000-4-8（磁场）稳定性测试：自由落体IEC60068-2-32、冲击：IEC 60068-2-27、振动：IEC 60068-2-6MTBF：533,532 小时绿色环保：绿色：符合 RoHS 要求保修：5 年
