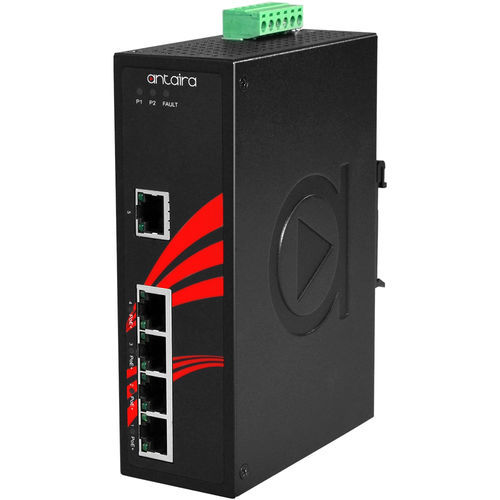

非管理型以太网交换机 LNP-0500G-24

智能5端口千兆以太网

产品概述 Antaira的LNP-0500G-24是一款智能5端口工业非管理型以太网交换机，支持端口1到4的IEEE-802.3at合规（以太网供电Plus）。该交换机被归类为电源设备（PSE），以这种方式使用时，LNP-0500G-24可以实现电源供应的集中化，每个端口提供高达30瓦的电力。LNP-0500G-24可用于为符合IEEE 802.3af或802.3at的电力设备（PD）供电，消除了额外布线的需要，并支持IEEE 802.3/802.3u/802.3x，具有10/100BTx，全双工或半双工，MDI/MDI-X自动感应，为工业以太网网络提供经济的解决方案。此外，网络广播风暴保护和内置继电器警告功能在发生电源故障或端口中断时提醒网络工程师。 特点 - 支持4*10/100/1000Tx IEEE 802.3at/af合规，每端口30W，1*10/100/1000Tx端口，自动MDI - 存储转发交换架构 - 10Gbps背板（交换结构） - 8K MAC地址表 - 支持9.6K字节巨型帧 - 支持2000 VDC浪涌保护 - 支持6000 VDC静电放电保护 - 冗余电源输入设计：12~36VDC - 内置1个继电器输出用于电源故障警告 - IP30坚固金属外壳设计 - 包含DIN导轨和墙面安装支持 - 工作温度 - STD：-10~70°C - 5年保修 包装内容 - 1 - LNP-0500G-24 - 2 - 墙面安装支架和螺钉 - 1 - DC电缆 –18 AWG至DC插孔5.5x2.1mm 可选配件 - DIN-RACK-2U：适用于所有DIN导轨安装产品的19"机架安装适配器，高度2U - SDR-240-48：240瓦系列/48 VDC/5.0安培工业纤薄高效单输出DIN导轨电源 技术规格 技术： - IEEE标准：IEEE 802.3 10Base-T以太网，IEEE 802.3u 100Base-TX快速以太网，IEEE 802.3ab 1000Base-T千兆以太网，IEEE 802.3x流量控制，IEEE 802.3af/at以太网供电 - 处理类型：存储转发 - 协议：CSMA/CD - 流量控制：IEEE 802.3x流量控制，背压流量控制 性能： - MAC表大小：8K - 巨型帧：10 K字节 - 传输速率：以太网端口为14,880pps，快速以太网端口为148,800pps，千兆以太网端口为1,488,000pps - 交换架构：背板（交换结构）：10Gbps 以太网接口： - 以太网端口数量：5个端口 - 10/100/1000 BASE-T(X)：5个端口 - PoE端口：4个端口（30W/端口） - PoE引脚分配：V+，V+，V-，V-，用于引脚1，2，3，6（端跨，模式A） 机械特性： - 外壳：金属，IP30保护 - 安装：DIN导轨安装，墙面安装（可选） - 尺寸（宽×高×深）：46 × 142 × 99 mm - 重量：单位重量：1.6 lbs，运输重量：2.1 lbs 电源要求： - 电源连接：可拆卸6触点端子块 - 输入电压：12V–36V DC，冗余输入 - 电源冗余：是 - 继电器输出：24V DC，1A电阻 - 系统功耗：25瓦 - 最大PoE功率预算：120瓦 - 过流保护：存在 - 反极性保护：存在 环境限制： - 工作温度：-10°至70° C（14°至158° F） - 存储温度：-40°至85° C（-40°至185° F） - 环境相对湿度：5%至95%无凝结 法规批准： - 认证：FCC，CE - UL 61010-1 / UL 61010-2-201：✔ - ISA 12.12.01（UL C1D2）：✔ - EMI：FCC第15部分子部分B类A，CE EN 55032类A，EN 61000-6-4类A - EMS：CE EN 55024，EN 61000-6-2，IEC61000-4-2（ESD），IEC61000-4-3（RS），IEC61000-4-4（EFT），IEC61000-4-5（浪涌），IEC61000-4-6（CS），IEC61000-4-8（磁场） - 稳定性测试：自由落体：IEC60068-2-32，冲击：IEC60068-2-27，振动：IEC60068-2-6 - 绿色：符合RoHs - 保修：5年
