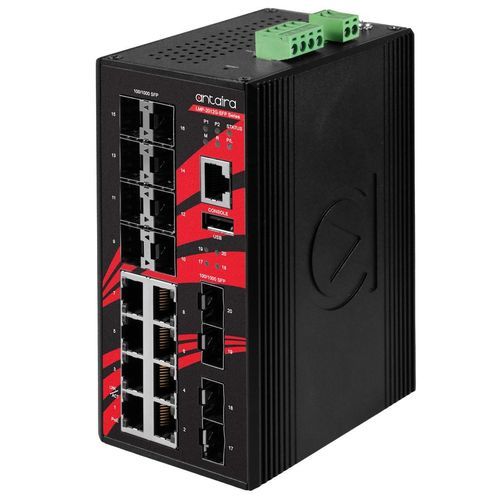

管理型以太网交换机 LMP-2012G-SFP

20 端口式3 级千兆以太网

产品概述安泰科技的 LMP-2012G-SFP 是一款 20 端口工业千兆网管型以太网交换机，内嵌 8*10/100/1000Tx 以太网端口（支持 IEEE 802.af/at，最大 30W/端口）和 12*100/1000 SFP 插槽。LMP-2012G-SFP 是一款完全可管理的轻型三层以太网交换机，预装了用户友好型 Web 管理控制台设计。它支持采用市场开放标准 ITU-T G.8032 ERPS（以太网环保护开关）协议的环形网络冗余功能，网络恢复时间<50ms。先进的网络过滤和安全功能，如 IGMP、VLAN、QoS、SNMP、端口锁、RMON、Modbus TCP 和 802.1X/HTTPS/SSH/SSL 等，提高了确定性，改善了远程 SCADA 系统或控制网络的网络管理。LMP-2012G-SFP 的防护等级为 IP30，可安装在 DIN 导轨上，工作温度范围为 -10°C 至 65°C。它还为工业网络应用提供高 EFT 和 ESD 保护，如电力/公用事业、废水处理、石油/天然气/采矿、工厂自动化、交通安全监视、ITS 以及任何其他室外或恶劣环境。特性支持 8*10/100/1000Tx 千兆以太网，符合 IEEE 802.3af/at PoE+ 标准（30W/端口），以及 12*100/1000 SFP 插槽网络冗余支持：STP/RSTP/MSTP 和 G.8032ERPS（恢复时间 <50ms）支持 IPv4/IPv6，以及 DHCP 选项 66/67/82支持用于设备管理和监控的 Modbus/TCP 协议IGMP v1/v2/v3 用于组播流量过滤QoS（IEEE 802.1p/1Q）、CoS/ToS 以提高确定性IEEE802.1Q VLAN 用于轻松进行网络规划IEEE802.1X、SNMP v1/v2/v3 用于增强网络安全性。1X、SNMP v1/v2c/v3、HTTPS 和 SSH/SSLA 通过继电器输出进行异常自动警告工作温度范围：-10° 至 65°C (STD)5 年保修包装内容LMP-2012G-SFP 快速安装指南壁式安装支架套件（带螺钉）直流电缆 - 18AWG 和直流插孔 5.5 x 2.1 毫米（电线：防尘盖套件 RJ45 至 DB9 串行控制台电缆技术规格技术 IEEE 标准：/ Y.1344 ERPS、IEEE 802.1Q VLAN、IEEE 802.1x 网络验证、IEEE 802.1p QoS/CoSP 处理类型：存储和转发协议IGMP v1/v2/v3、SNMP v1/v2c/v3、TFTP、SNTP、SMTP、RMON、HTTP、HTTPS、Telnet、Syslog、DHCP 选项 66/67/82、SSH/SSL、Modbus/TCP、LLDP、IPv4/IPv6流量控制：IEEE 802.3x 流量控制、背压流量控制软件配置：Http、Https、Telnet、SSH、CLI、TFTP、SNMP v3VLAN 组：4095 组IGMP 组1024 组以太网冗余：STP/RSTP/MSTP、带 LACP 的端口中继、ERPS v1/v2 (<50ms)PerformanceMAC 表大小：8KJumbo Frame： 9.6 Kbytes 内存缓冲区：4 Mbits4 Mbits传输速率以太网端口 14,880pps，快速以太网端口 148,800pps，千兆以太网端口 1,488,000pps交换架构：后平面（交换结构）：40Gbps 以太网接口以太网端口数：8 个端口10/100/1000 BASE-T(X)：8 个端口PoE 端口：8 个端口（30W/端口）PoE 引脚分配：V+, V+, V-, V-, for pin 1, 2, 3, 6 (End-span, Mode A)光纤接口光纤端口数：12 个端口100/1000 BASE-(F)X SFP：12 个端口波长：指 SFP 模块其他接口LED 指示灯：系统：电源 1、电源 2、状态（S）、主控（M）、环路（R）、PoE 负载（P/L）；以太网：以太网：速度/链路/激活；PoE：以太网：速度/链路/有源；PoE：与 PD 设备连接；SFP：链路/有源机械特性外壳：金属，IP30 保护安装：DIN 导轨安装，壁式安装（可选）尺寸（宽 × 高 × 深）：5 x 142 x 99 毫米 71.5 x 142 x 99 毫米重量：单位重量：3.66 磅；运输重量：4.43 磅电源要求电源连接：输入电压：48V-55V DC，冗余输入电源冗余：是继电器输出：24V DC，1A 电阻式系统功耗：19 瓦最大。PoE 功率预算：240 瓦过载电流保护：存在反极性保护环境限制工作温度：-10° 至 65°C (14° 至 149° F)存储温度：-40° 至 85°C (-40° 至 185° F)环境相对湿度：5% 至 95% 非冷凝监管认证：FCC、CEUL 61010-1 / UL 61010-2-201：NEMA TS2：✔EMI：FCC Part 15 Subpart B Class A、CE EN55032 Class A、EN61000-6-4 Class AEMS：CE EN55035/EN61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（浪涌）、IEC61000-4-6（CS）、IEC61000-4-8（磁场）稳定性测试：自由落体IEC60068-2-32、冲击：IEC 60068-2-27、振动：IEC60068-2-6绿色绿色：符合 RoHS 要求保修：5 年
