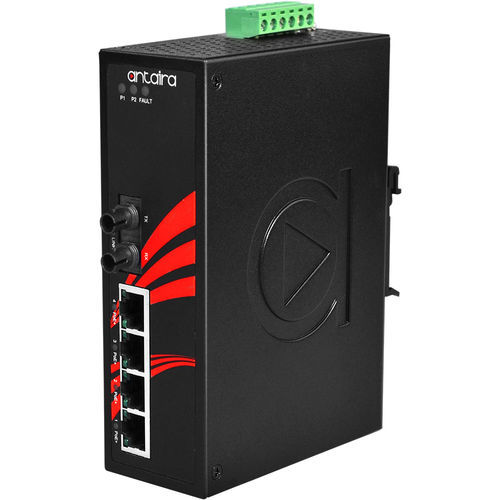

非管理型以太网交换机 LNP-0501-ST-S3-24-T

5端口嵌入式DIN导轨

产品概述 Antaira Technologies的LNP-0501-ST-S3-24-T是一款工业PoE+非管理型以太网交换机，具有4个10/100Tx快速以太网RJ45端口和1个100Fx光纤端口，配有ST连接器，适用于单模30公里。每个以太网端口支持IEEE 802.3at高功率PoE+输出，每端口最高可达30W，非常适合需要PoE电源的应用。该型号提供12~36VDC的低电压输入范围，并配有内部电压升压器以支持48VDC PoE电源输出。 LNP-0501-ST-S3-24-T具有IP30等级，并可安装在DIN导轨上，支持-40°至75°C的工作温度。它还提供带PoE功能的以太网连接和用于移动监控应用的光纤连接，这些应用利用低电压电源如电池，以及任何其他需要24VDC电源的工业自动化现场，如安全监控、交通监控系统、石油/天然气和采矿、电力/公用事业设施管理、污水处理厂和工厂自动化中的自动化生产线。 特点 - 4端口IEEE 802.3at兼容PoE+功能，每端口30W - 1端口100Fx ST型连接器（单模30公里） - 支持自动MDI/MDI-X功能 - 存储转发交换架构 - 2K MAC地址表 - 浪涌保护：支持2,000 VDC - ESD保护：支持6,000 VDC - 冗余电源输入设计 – 12~36VDC - 内置1个继电器输出用于电源故障警告 - IP30坚固金属外壳设计 - 支持DIN导轨和墙面安装 - 工作温度范围 - EOT：-40°至75°C - 5年保修 包装内容 - 1 - LNP-0501-ST-S3-24-T - 2 - 墙面安装支架和螺钉 - 1 - DC电缆 –18 AWG & DC插头5.5x2.1mm 可选配件 - DIN-RACK-2U：适用于所有DIN导轨安装产品的19"机架安装适配器，高度2U - NDR-120-24：120W单输出工业DIN导轨电源，24VDC输出 - SDR-240-24：240瓦系列/ 24 VDC / 10.0安培工业纤薄高效单输出DIN导轨电源 技术规格 - IEEE标准：IEEE 802.3 10Base-T以太网，IEEE 802.3u 100Base-TX快速以太网，IEEE 802.3x流量控制，IEEE 802.3af/at以太网供电 - 处理类型：存储转发 - 协议：CSMA/CD - 流量控制：IEEE 802.3x流量控制，背压流量控制 - MAC表大小：2K - 传输速率：以太网端口为14,880pps，快速以太网端口为148,800pps - 交换架构：背板（交换结构）：1Gbps - 以太网端口数量：4个端口 - 10/100 BASE-T(X)：4个端口 - PoE端口：4个端口（30W/端口） - PoE引脚分配：V+, V+, V-, V-, 针脚1, 2, 3, 6（端跨，模式A） - 光纤端口数量：1个端口 - 100 BASE-FX光纤：1个端口（ST连接器） - 波长：1310nm（单模） - 外壳：金属，IP30保护 - 安装：DIN导轨安装，墙面安装（可选） - 尺寸（宽×高×深）：46 × 142 × 99 mm - 重量：单元重量：1.68 lbs; 发货重量：2.0 lbs - 电源连接：可拆卸6触点端子块 - 输入电压：12V–36V DC，冗余输入 - 电源冗余：是 - 继电器输出：24V DC，1A电阻 - 系统功耗：5瓦 - 最大PoE功率预算：90W@12VDC，120W@36VDC - 过流保护：存在 - 反极性保护：存在 - 工作温度：-40°至75° C（-40°至167° F） - 存储温度：-40°至85° C（-40°至185° F） - 环境相对湿度：5%至95%无凝结 - 认证：FCC，CE - UL 508：✔ - EMI：FCC第15部分子部分B类A，CE EN 55032类A，EN 61000-6-4类A - EMS：CE EN 55024，EN 61000-6-2，IEC61000-4-2（ESD），IEC61000-4-3（RS），IEC61000-4-4（EFT），IEC61000-4-5（浪涌），IEC61000-4-6（CS），IEC61000-4-8（磁场） - 稳定性测试：自由落体：IEC60068-2-32，冲击：IEC60068-2-27，振动：IEC60068-2-6 - 绿色：符合RoHs - 保修：5年
